创建彩色流域地图 (QGIS3)¶

在本教程中，我们将学习使用公开可用的水文数据，为您的国家或地区创建艺术性河流地图的 QGIS 工作流程。

注意

本教程的灵感来源于 Grasshopper Geography 制作的精美地图。我拥有他们的一幅印刷品，您也可以通过从他们的在线商店购买地图来支持他们的工作。

任务概述¶

在本教程中，我们将使用来自 HydroSHEDS 的流域和河流数据图层，为印度河流创建流域地图。

您将学到的其他技能¶

如何为投影不正确或缺失的矢量图层分配投影。
如何在单个 GeoPackage 中添加多个图层。

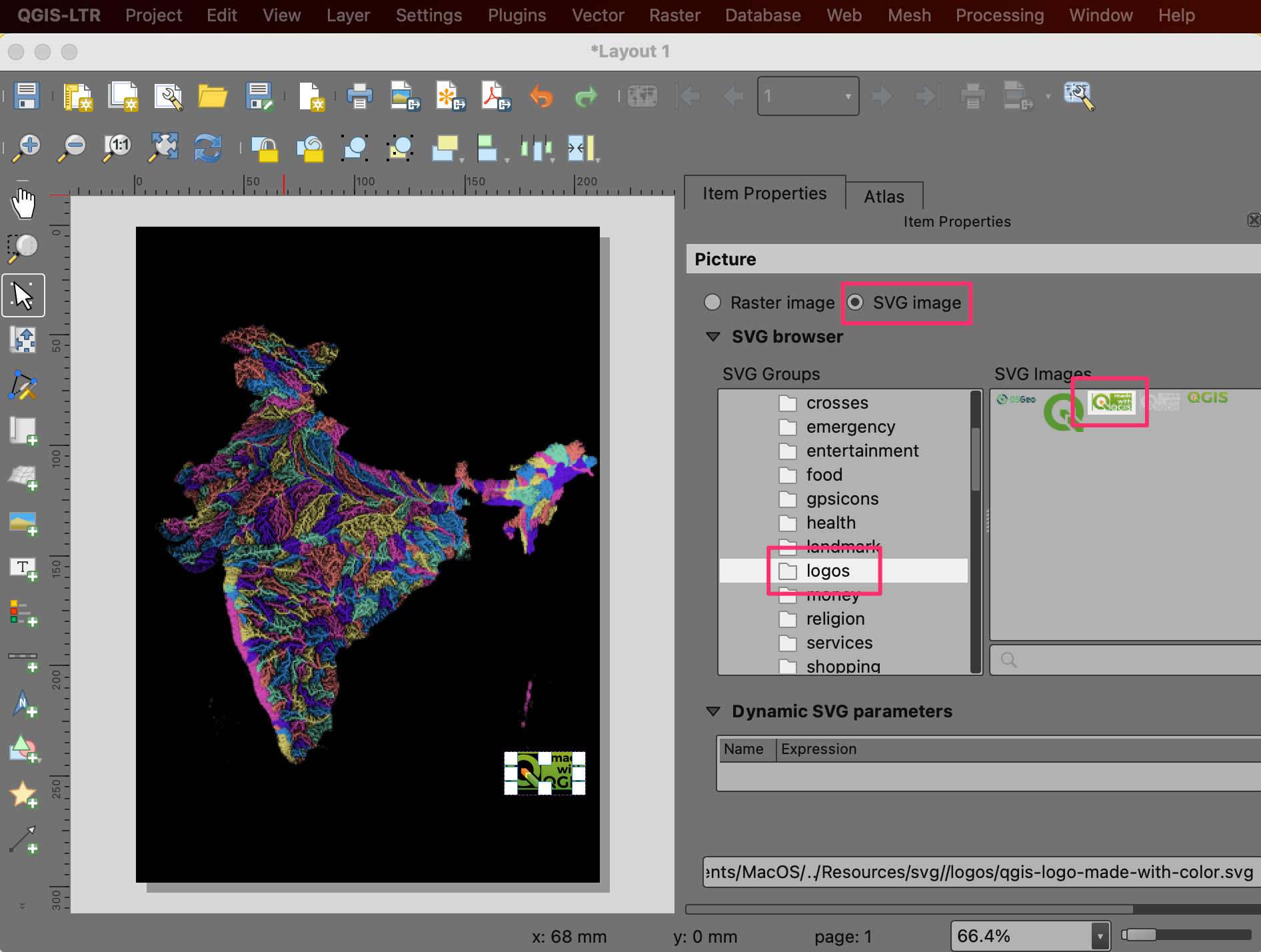

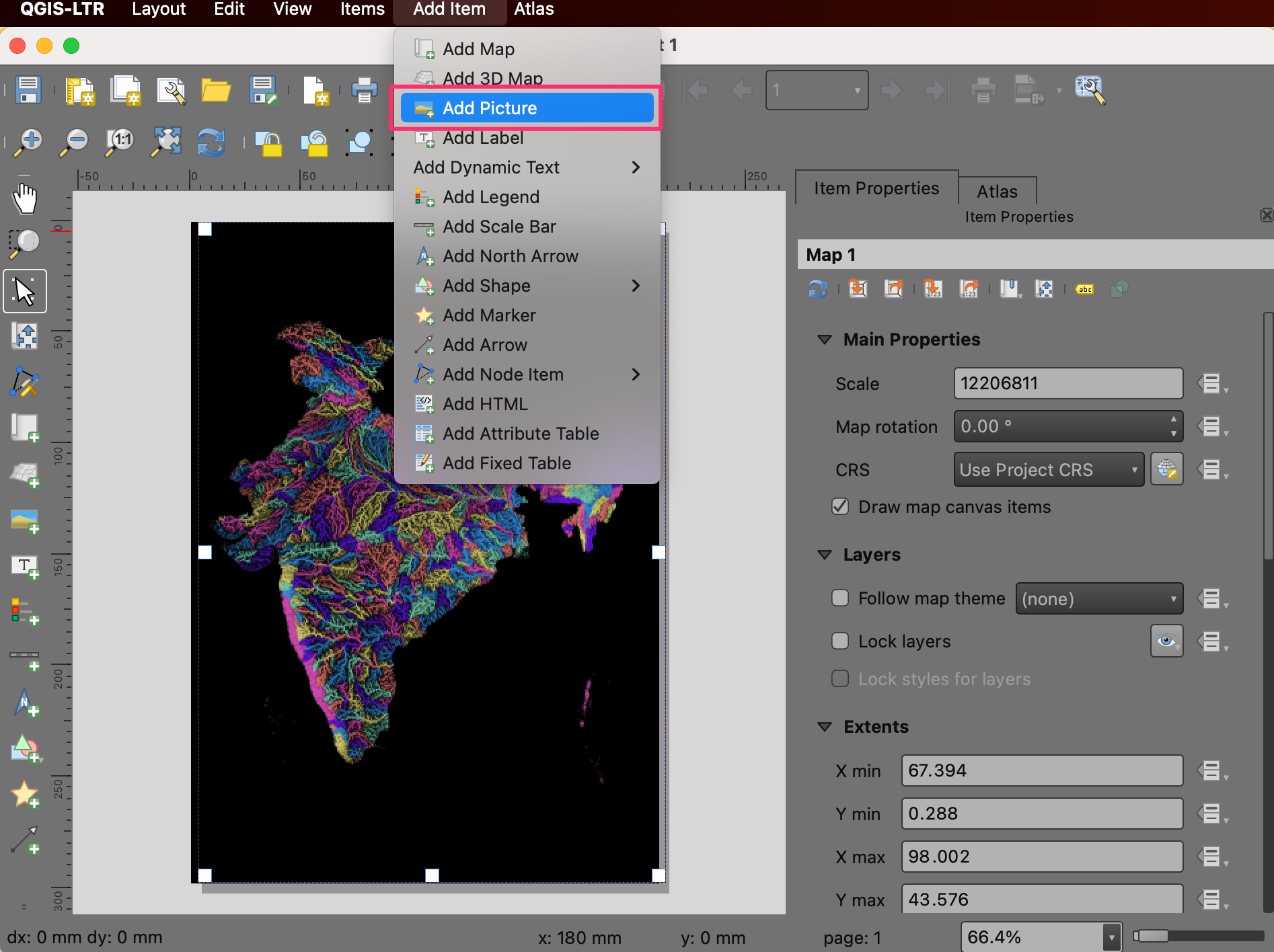

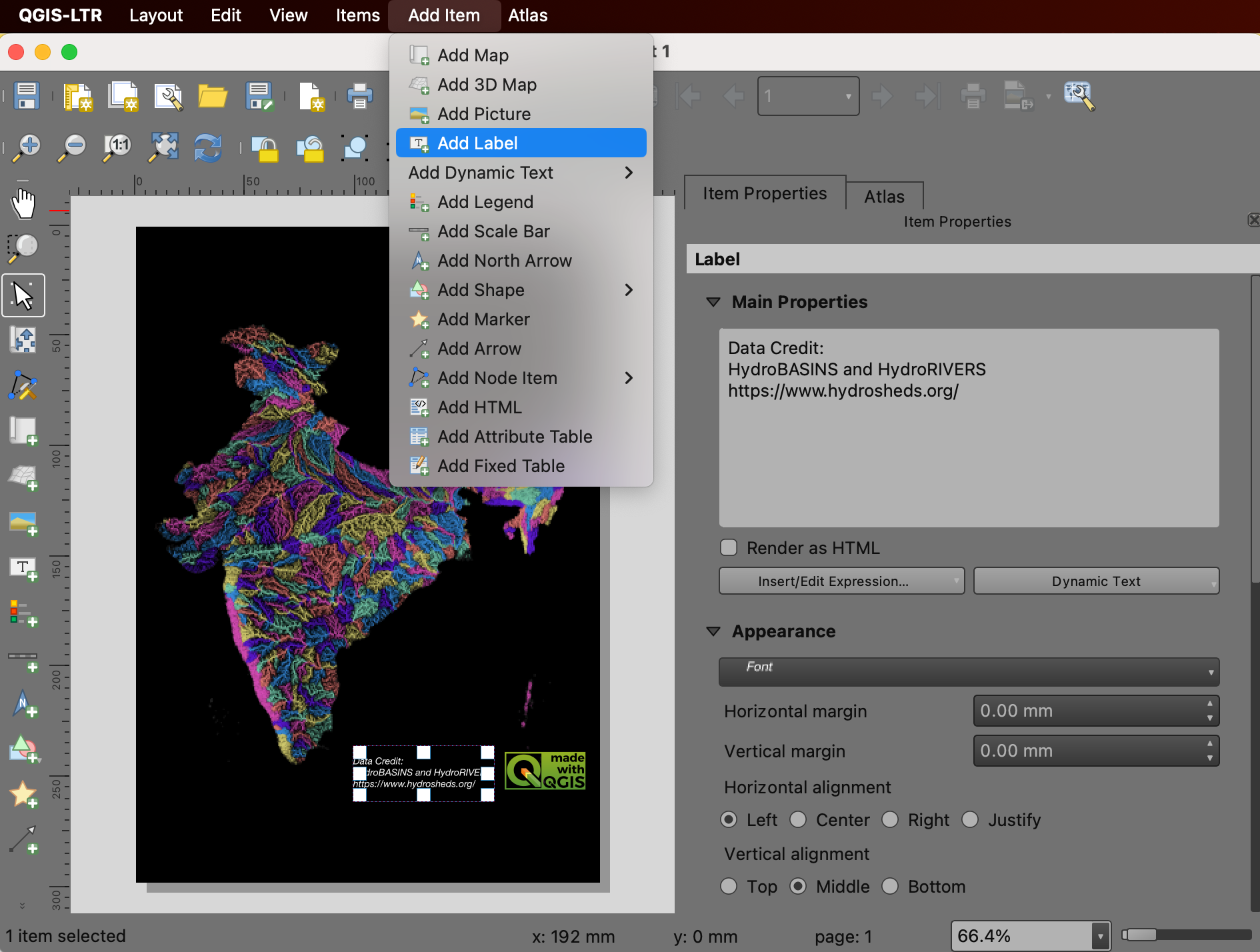

如何在您的地图中添加‘由 QGIS 制作’徽章。

获取数据¶

HydroSHEDS 提供了适用于区域和全球应用的全球水文数据集。这些数据图层源自 SRTM 经过水文条件校正的 DEM。

流域边界¶

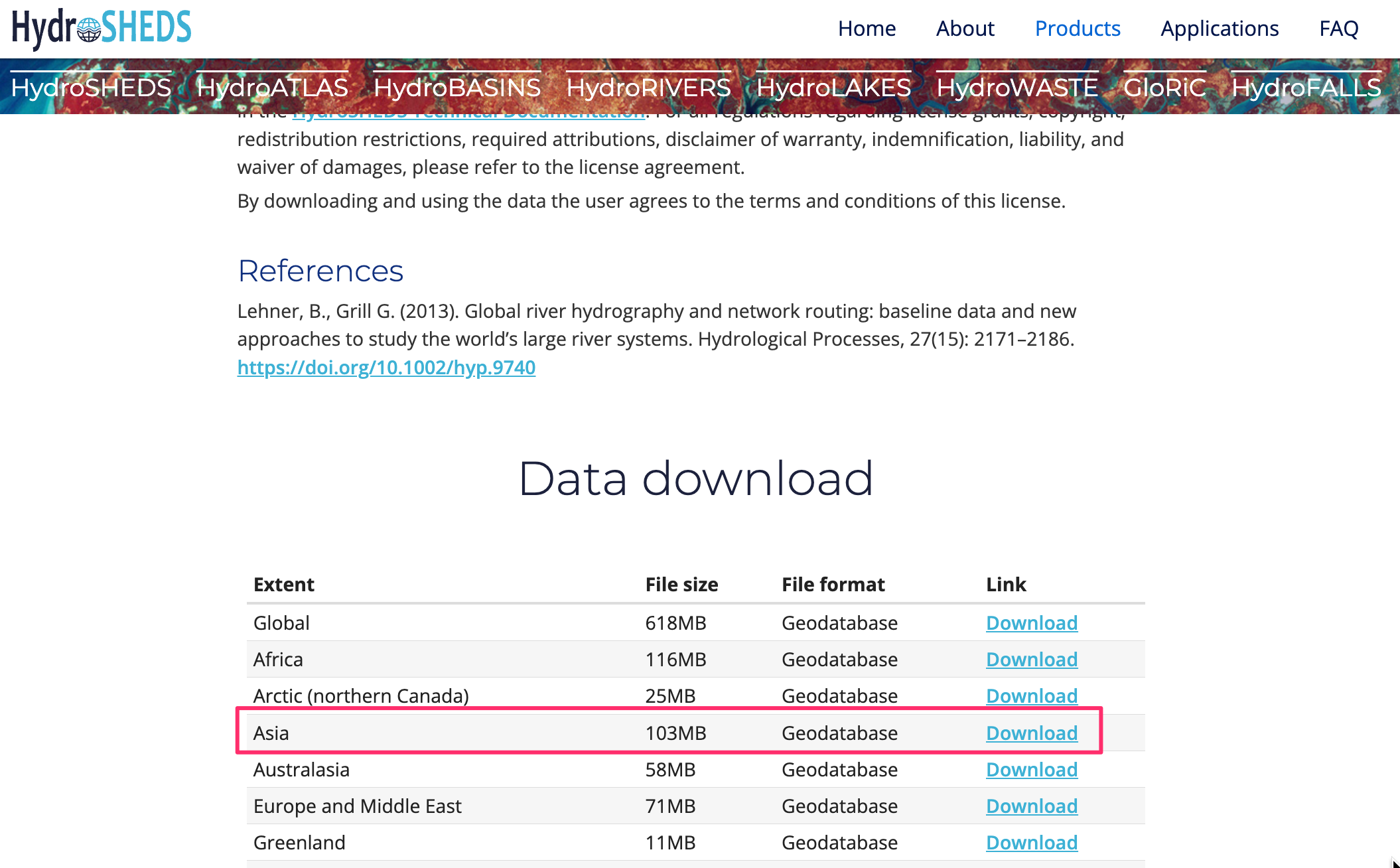

HydroBasins 提供了各大洲不同级别的流域多边形边界。这些边界是分级的——第 N 级的每个流域会进一步细分为第 N+1 级的更小子流域。在本教程中，我们将使用第 6 级流域边界。您可以根据您所在的区域和想要创建的地图类型使用不同级别。访问 HydroBASINS 页面并为您所在的区域下载 zip 文件。

注意

HydroSHEDS 流域边界源自已有 20 多年历史的 SRTM 数据。这些流域边界可能与您所在地区的官方流域边界不符。在官方数据可用时，您可以用官方来源的多边形替换 HydroBasins 数据。

河流网络¶

HydroRIVERS 提供了一个表示河流网络的线状 shapefile。访问 HydroRIVERS 页面并为您感兴趣的区域下载 zip 文件。

行政区划边界¶

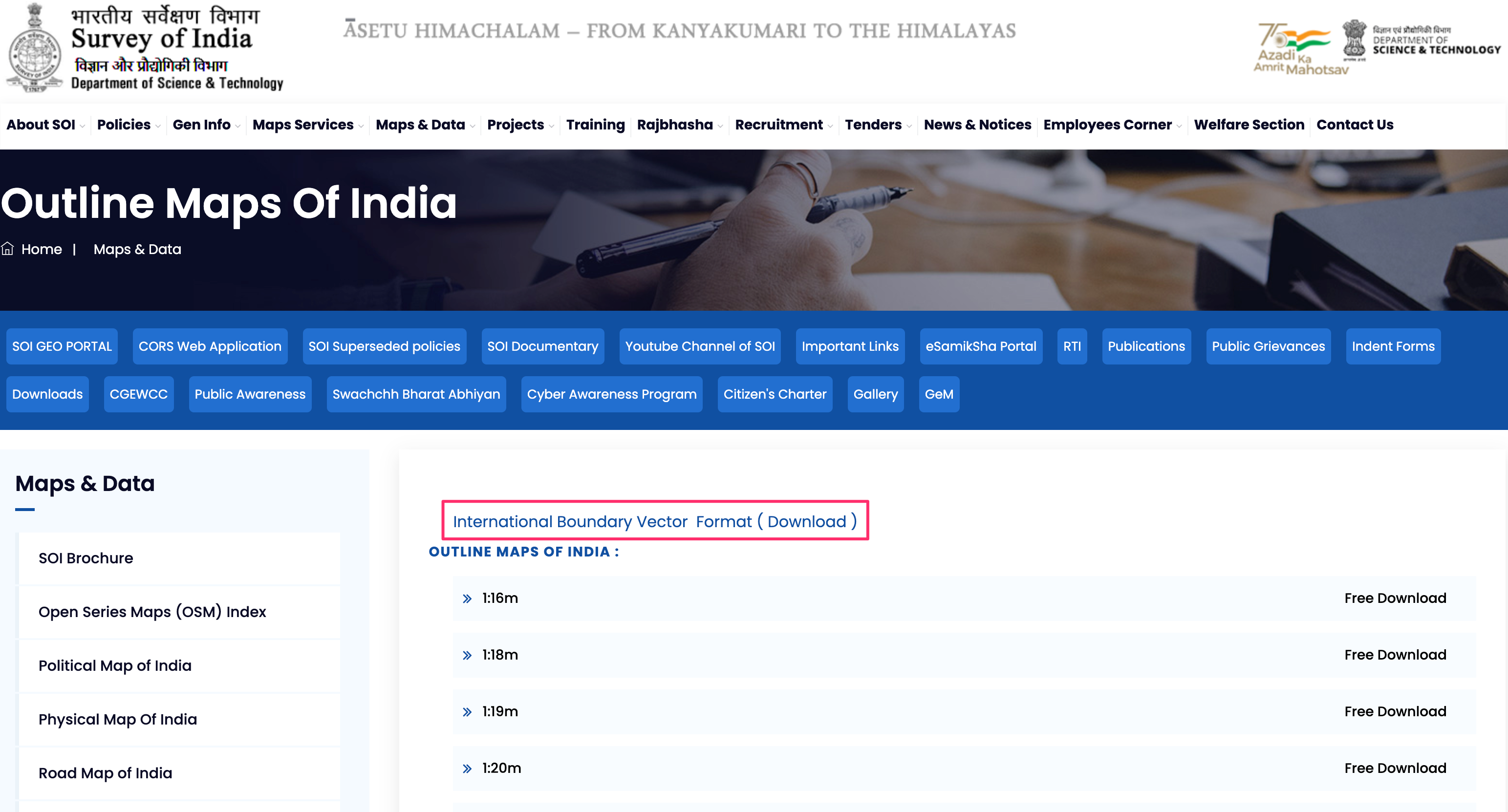

我们将把 HydroSHEDS 数据裁剪到您所选区域的边界。在本教程中，我们要创建印度的河流流域地图，因此将从印度测绘局获取边界 shapefile。访问印度轮廓图页面并下载印度国际边界矢量格式文件。如果您需要其他国家或州的行政边界，可以从 GADM 或 geoBoundaries 获取。

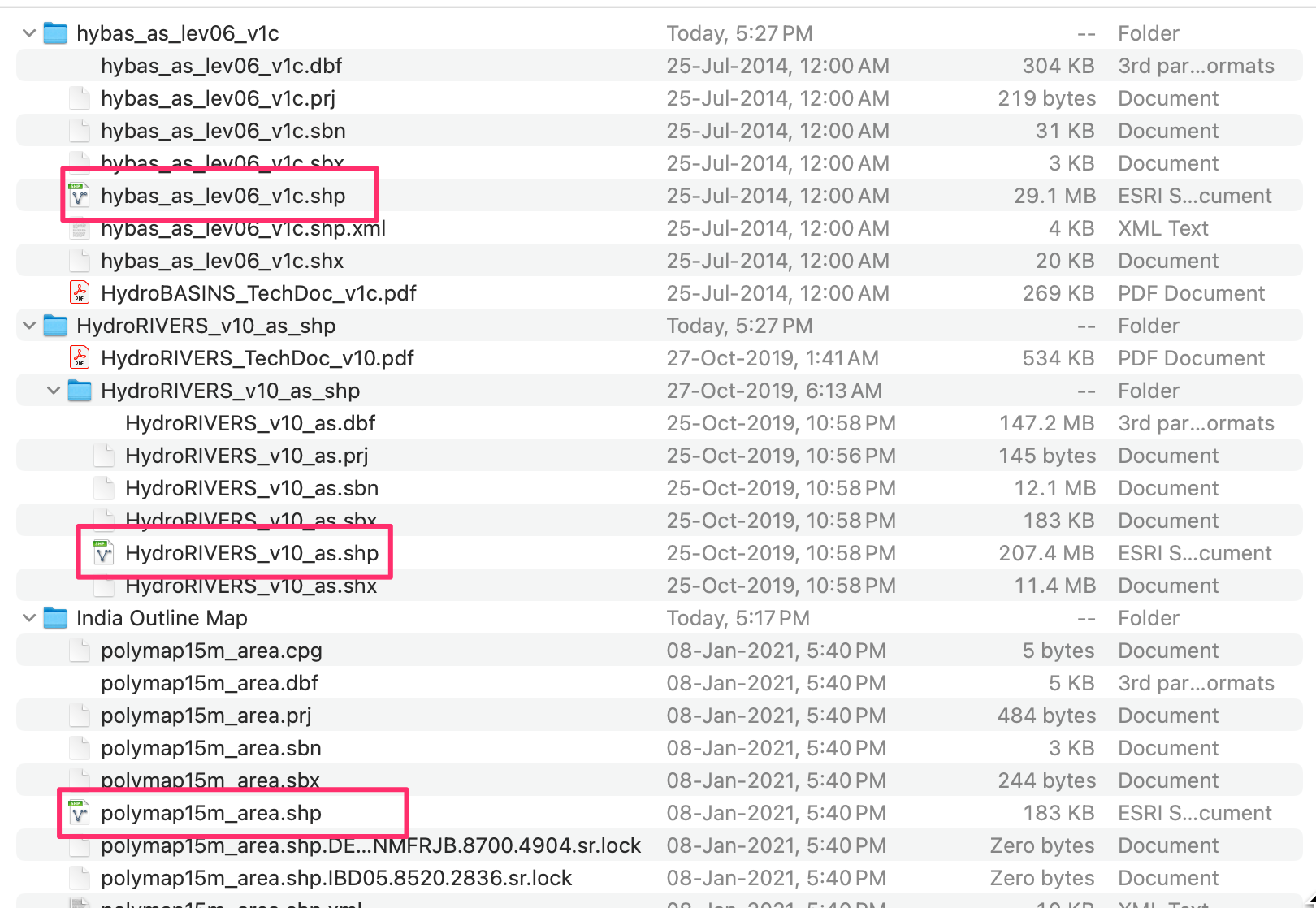

所有文件下载完成后，解压缩它们并将其复制到一个文件夹中。您现在应该拥有 3 个 shapefile 文件：hybas_as_lev06_v1c.shp、HydroRIVERS_v10_as.shp 和行政区划边界文件 `polymap15m_area.shp`。

数据来源：[HYDROSHEDS], [SOI]

操作步骤¶

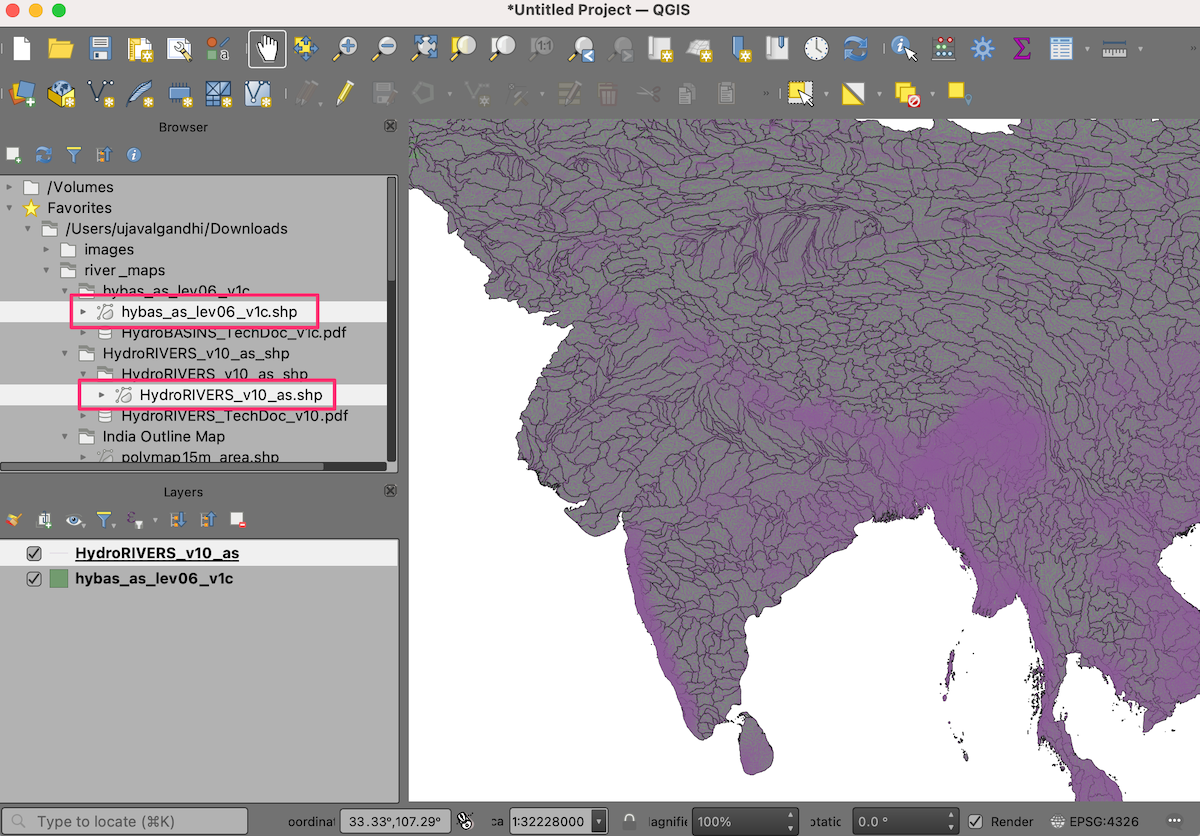

打开 QGIS，在 QGIS 浏览器中找到已下载的文件。将 hybas_as_lev06_v1c.shp 和 HydroRIVERS_v10_as.shp 拖放到画布上。

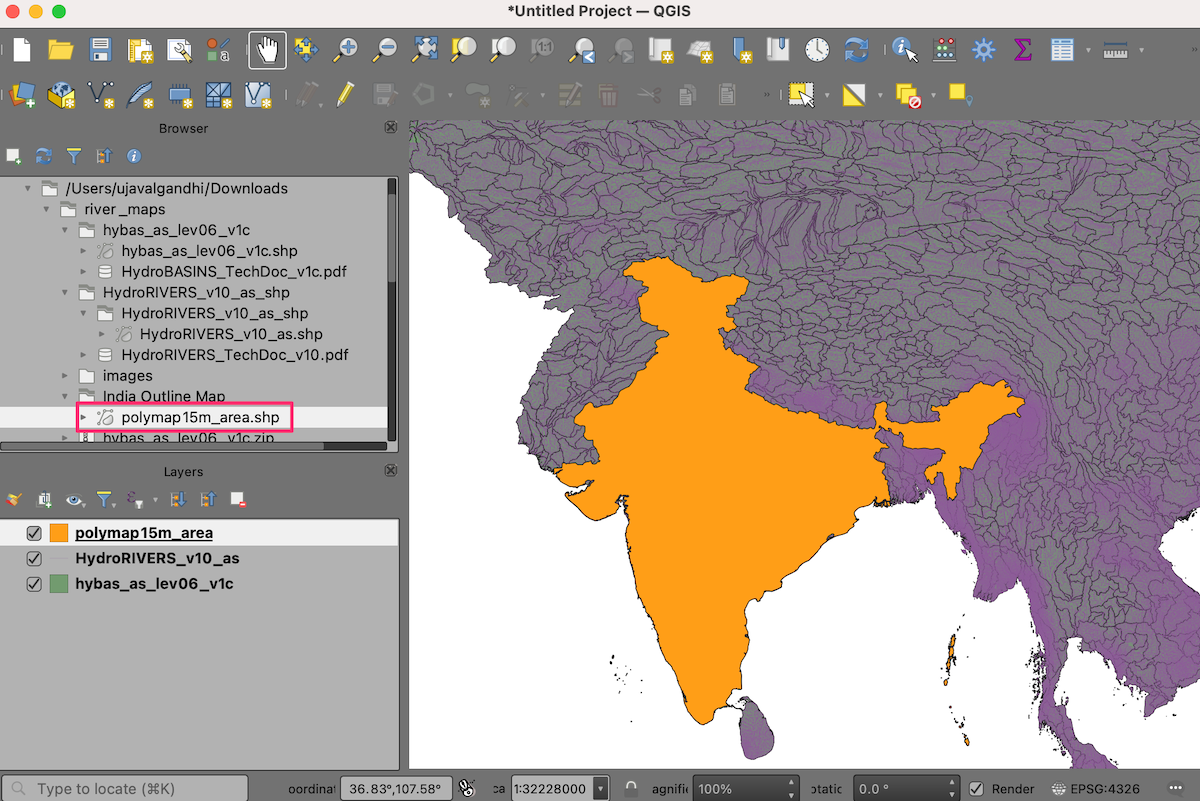

找到行政区划边界 shapefile 文件 polymap15m_area.shp 并将其拖放到画布上。

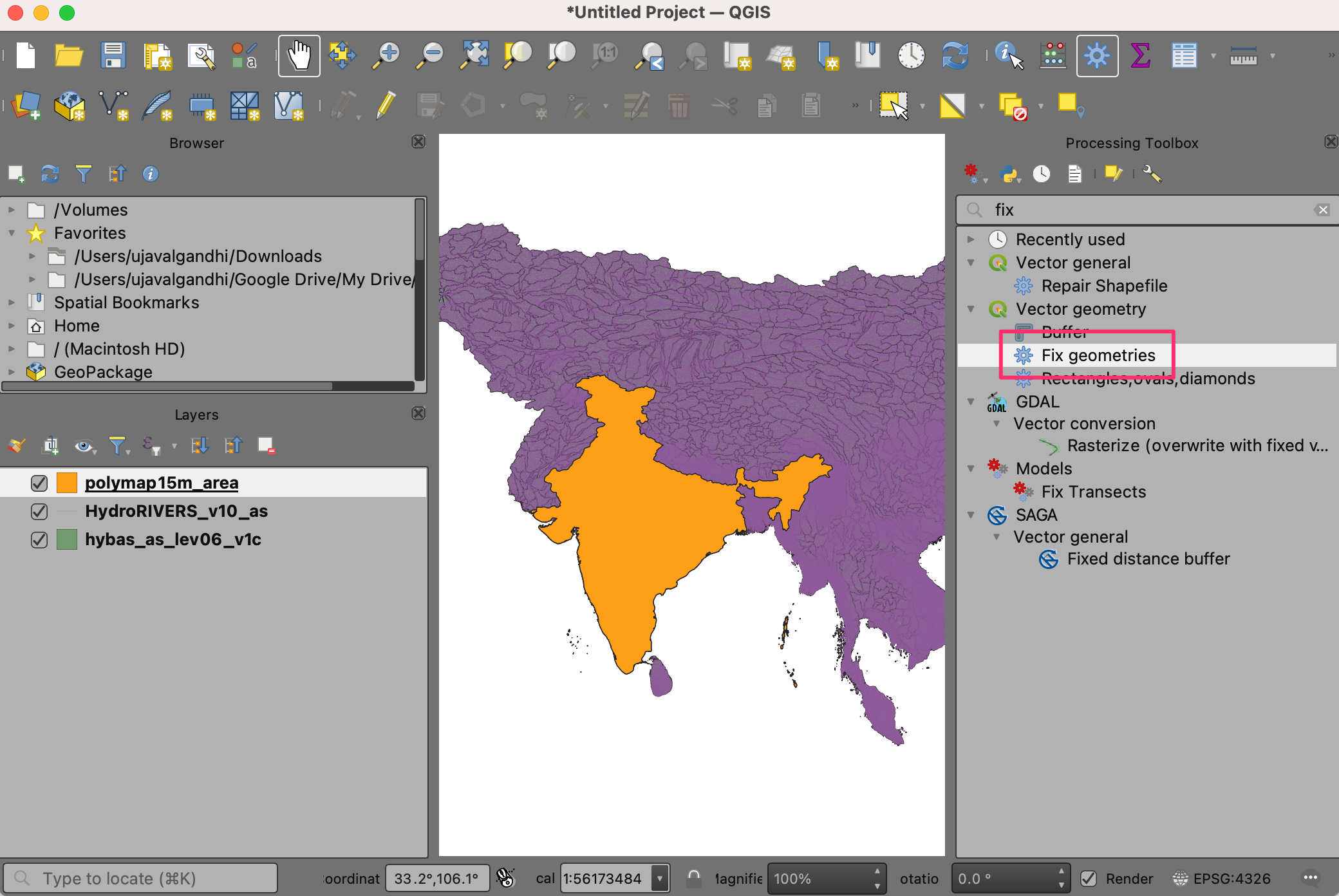

HydroSHEDS 数据图层包含一些无效几何的要素。在进行下一步之前，让我们先修复它们。从处理 ‣ 工具箱打开处理工具箱。搜索并找到矢量几何 ‣ 修复几何工具。双击以启动它。

注意

您可以查看教程处理无效几何 (QGIS3) 以了解更多关于无效几何的原因及修复方法。

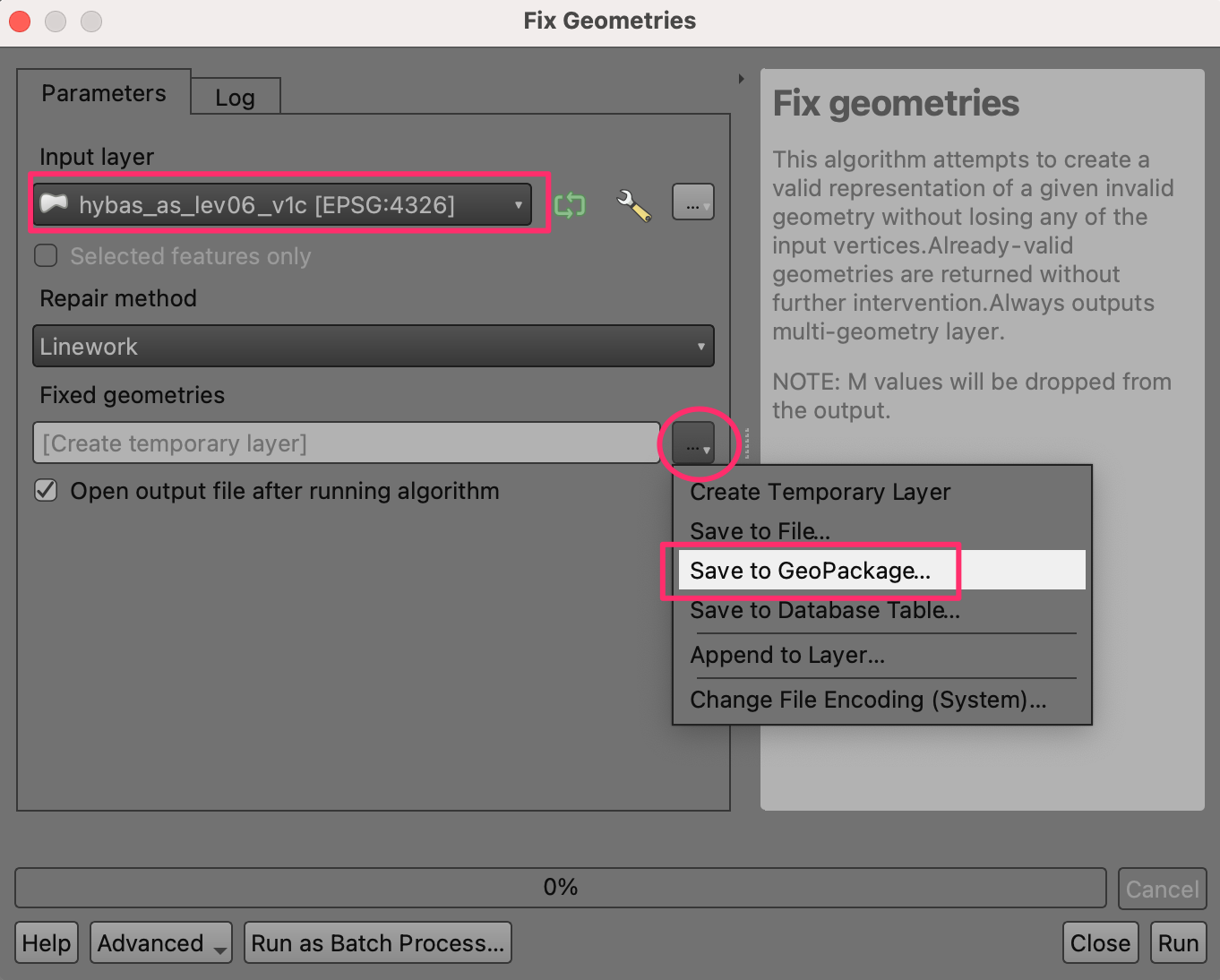

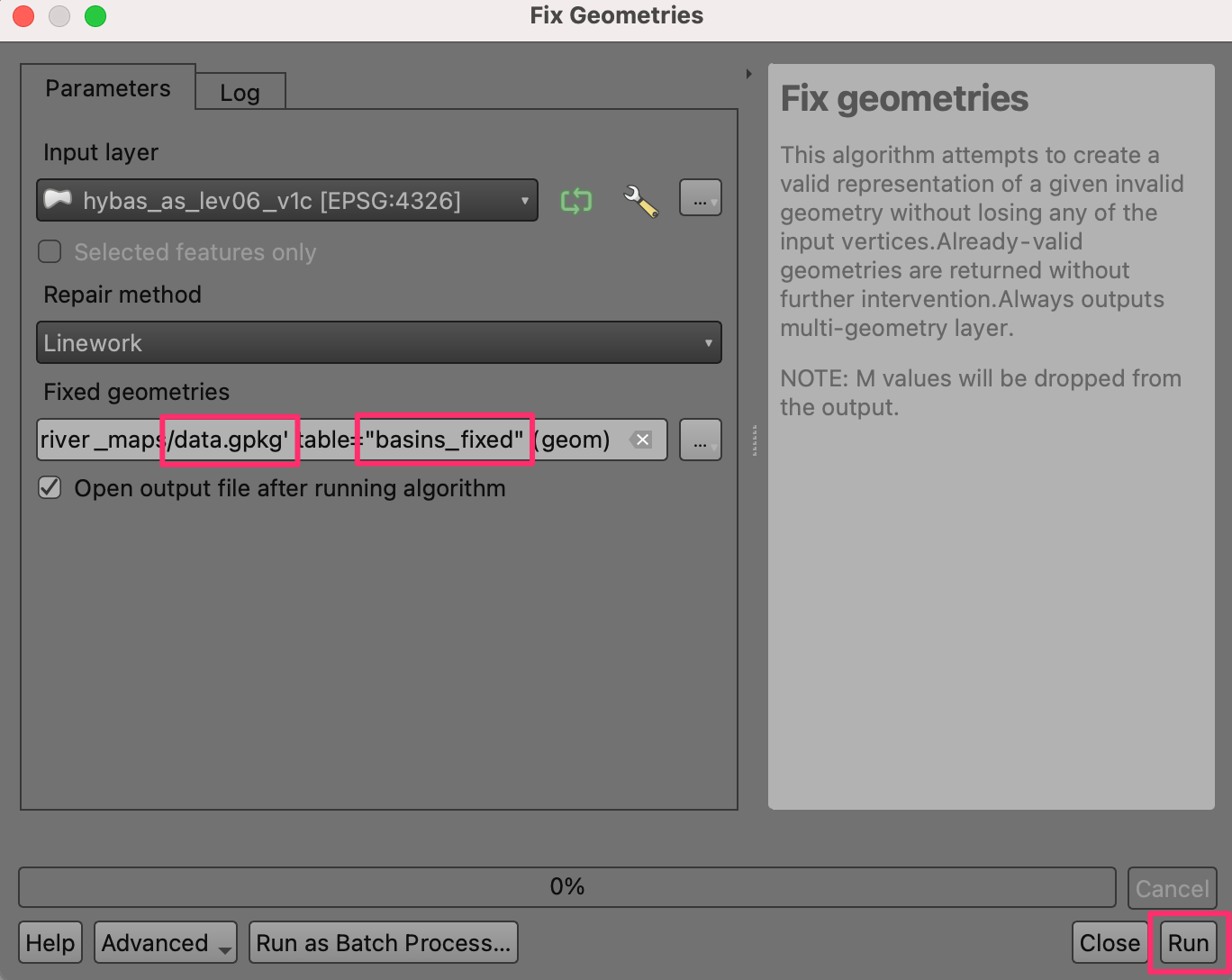

选择 hybas_as_lev06_v1c 作为输入图层。点击已修复几何旁边的 … 按钮并选择保存至 GeoPackage…。

浏览到您想要保存输出数据的位置并输入名称 data.gpkg。点击保存。系统将提示您输入图层名称。输入 basins_fixed。点击确定。接下来点击运行以运行算法并生成输出图层。

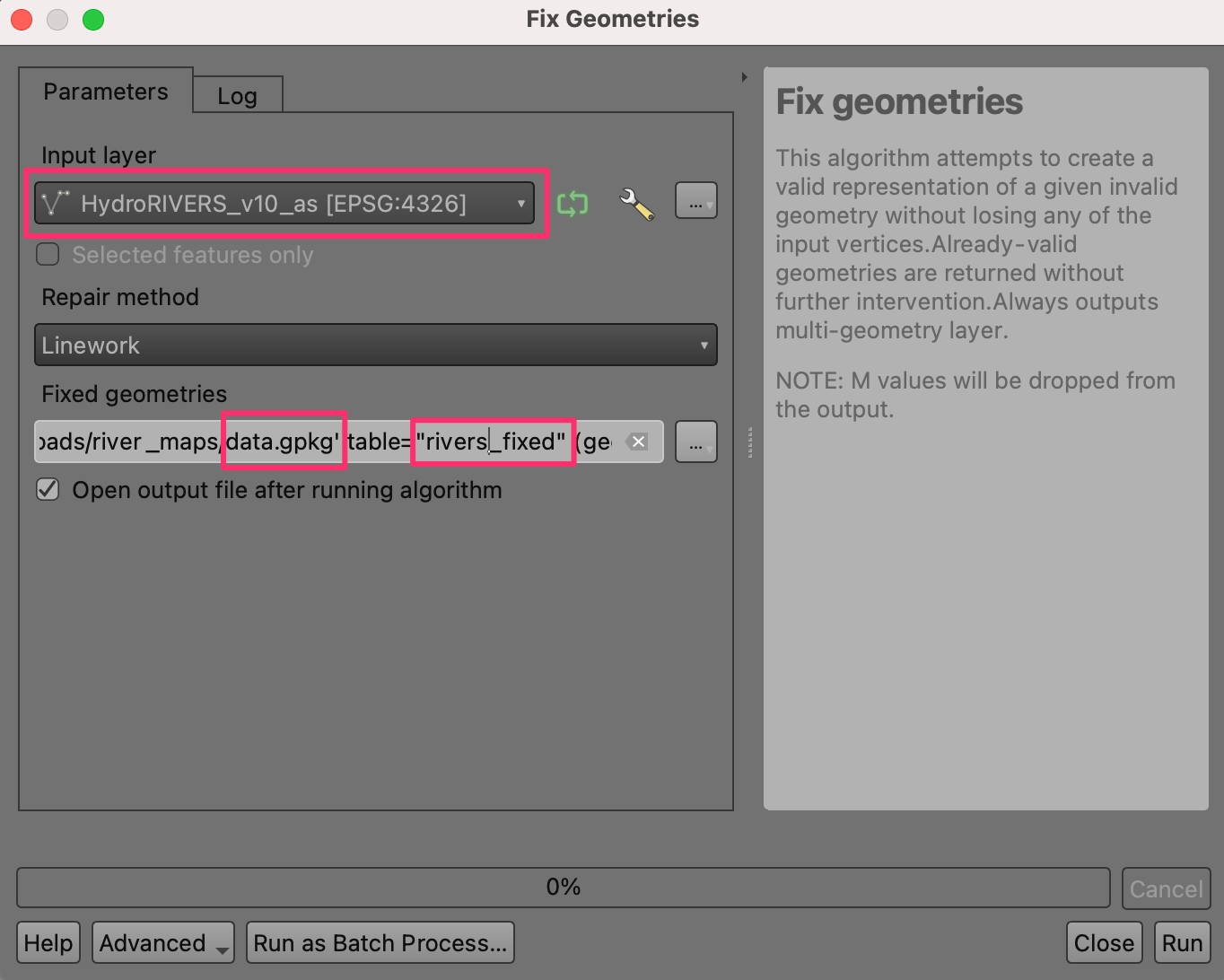

为 HydroRIVERS_v10_as 图层重复此步骤。选择与上一步中创建的相同的 GeoPackage 文件 data.gpkg。如果收到指示文件将被覆盖的消息，不必担心。QGIS 不会覆盖文件，而是将新图层附加到同一个 GeoPackage 中。这次使用 rivers_fixed 作为图层名称。

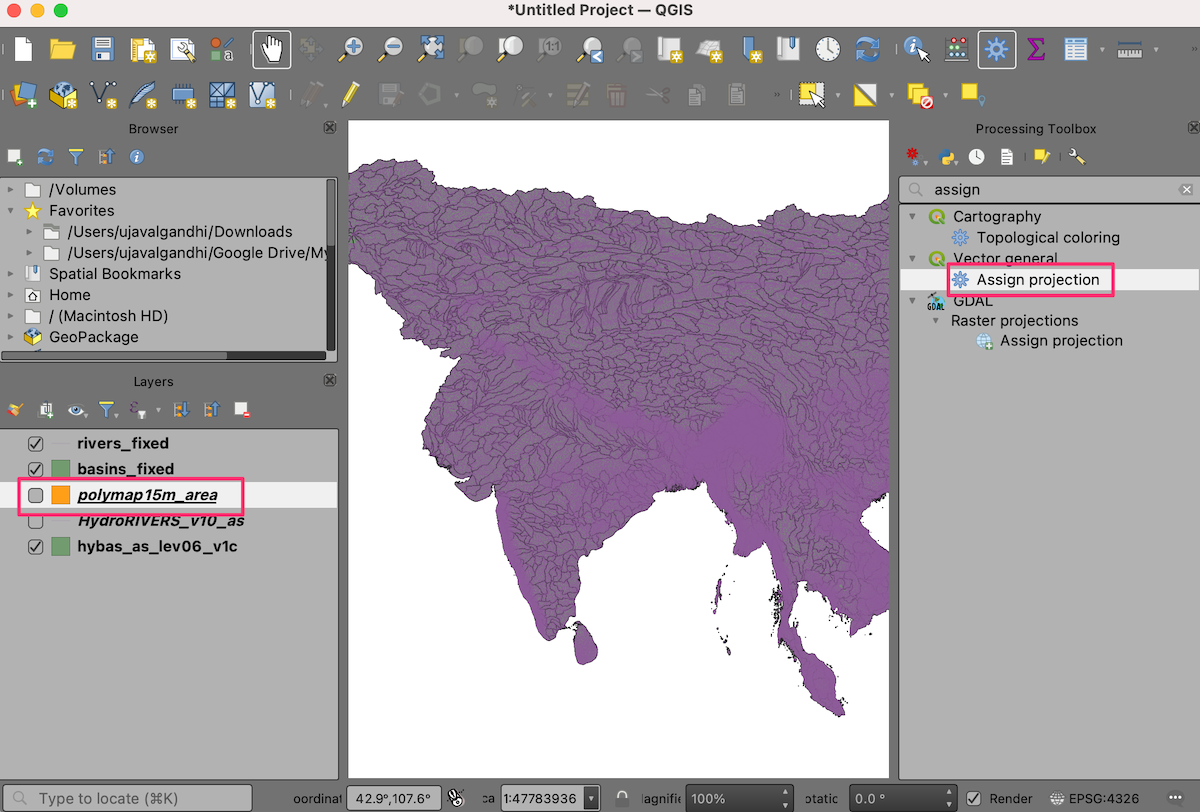

polymap15m_area 图层附带的投影未被 QGIS 识别。我们将为此图层分配一个已知的投影。搜索并找到矢量通用 ‣ 指定投影工具，双击打开。

注意

请记住，指定投影 工具不会重新投影图层，而只是为具有缺失或不正确投影的现有地理参考图层添加正确的投影信息。如果要更改图层的 CRS，请使用 重投影图层 工具。

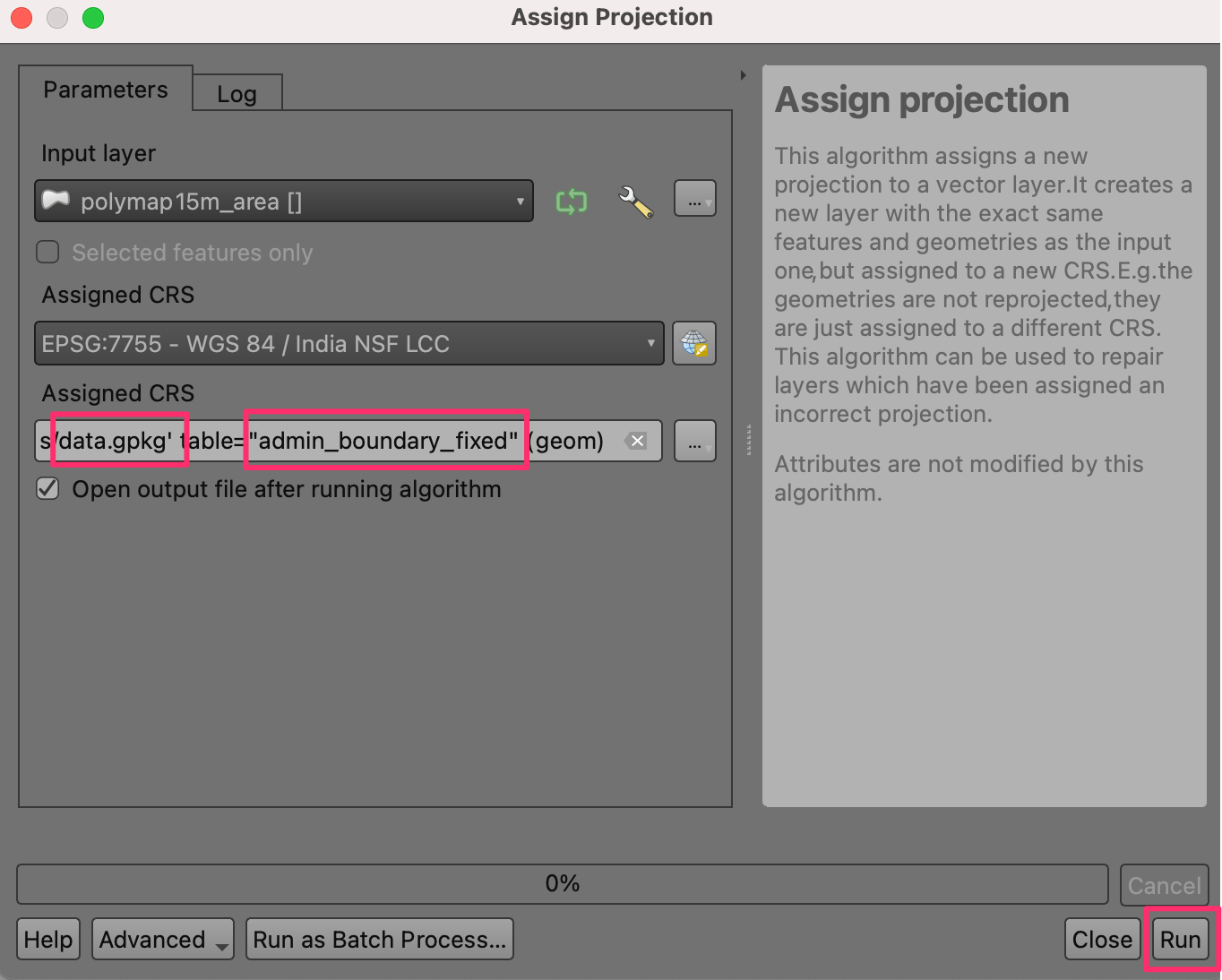

选择 polymap15m_area 作为输入图层。点击选择 CRS 按钮并搜索 EPSG:7755 - WGS 84 / India NSF LCC 投影并选择它。点击已指定 CRS 旁边的 … 按钮并选择保存至 GeoPackage…。

选择相同的 GeoPackage 文件 data.gpkg 并输入图层名称 admin_boundary_fixed。点击运行。

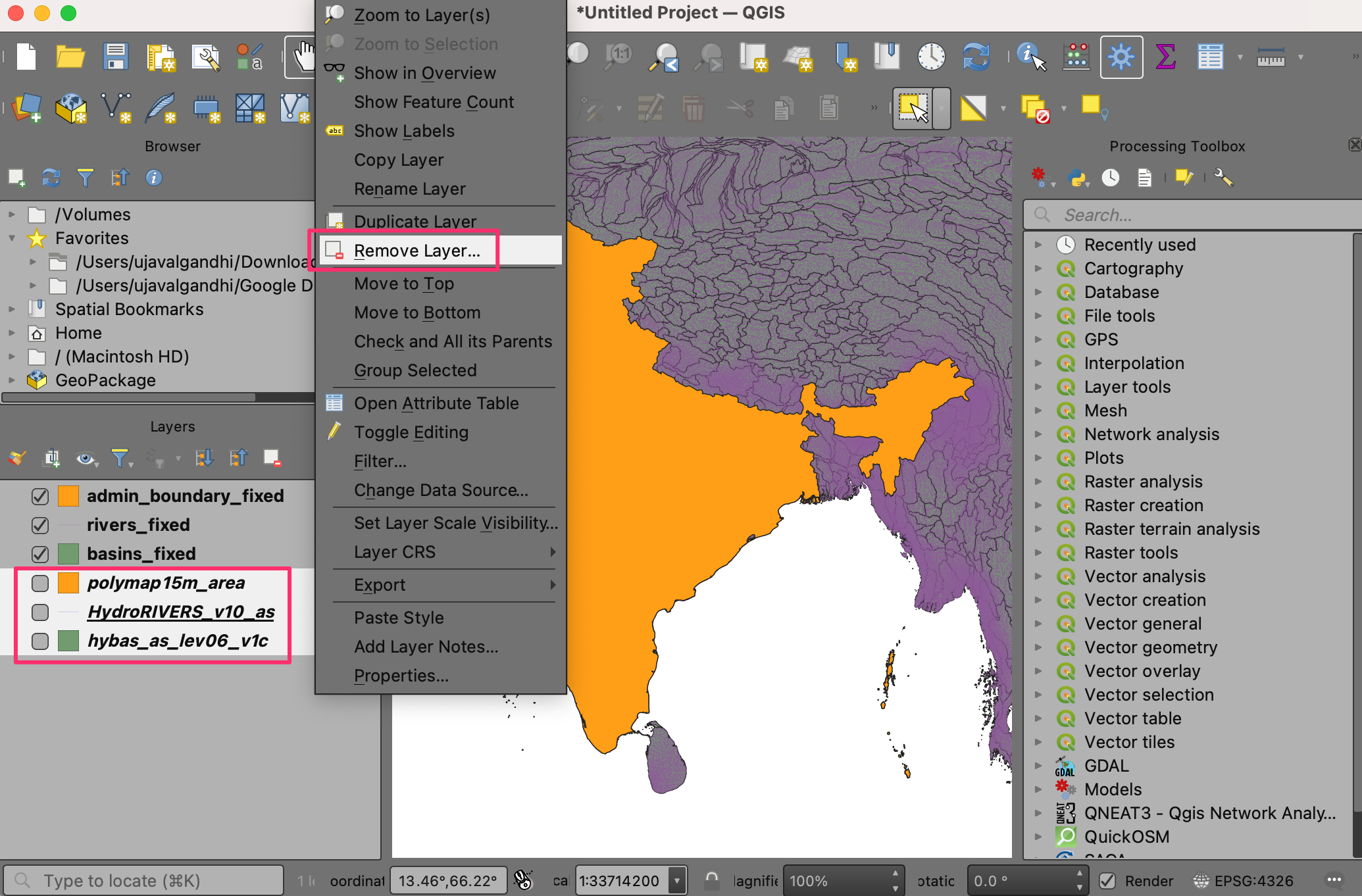

您现在将在 QGIS 的图层面板中看到加载了 3 个新图层：basins_fixed、rivers_fixed 和 admin_boundary_fixed。按住 Shift 键并选择所有剩余的图层。右键单击并选择移除图层…。

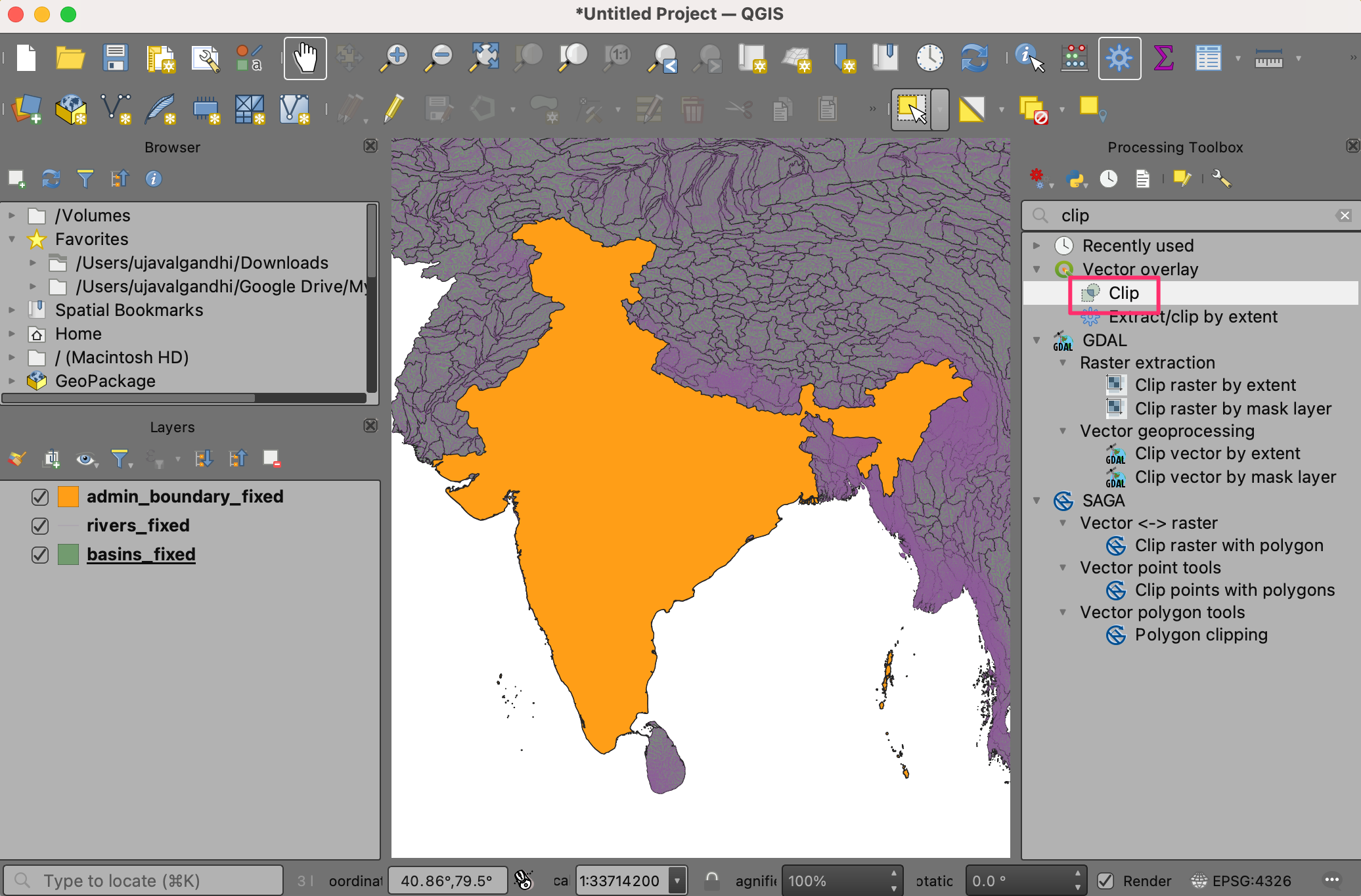

现在，我们将把流域和河流图层裁剪到行政区划边界。从处理工具箱中搜索并找到矢量叠加 ‣ 裁剪工具。双击打开。

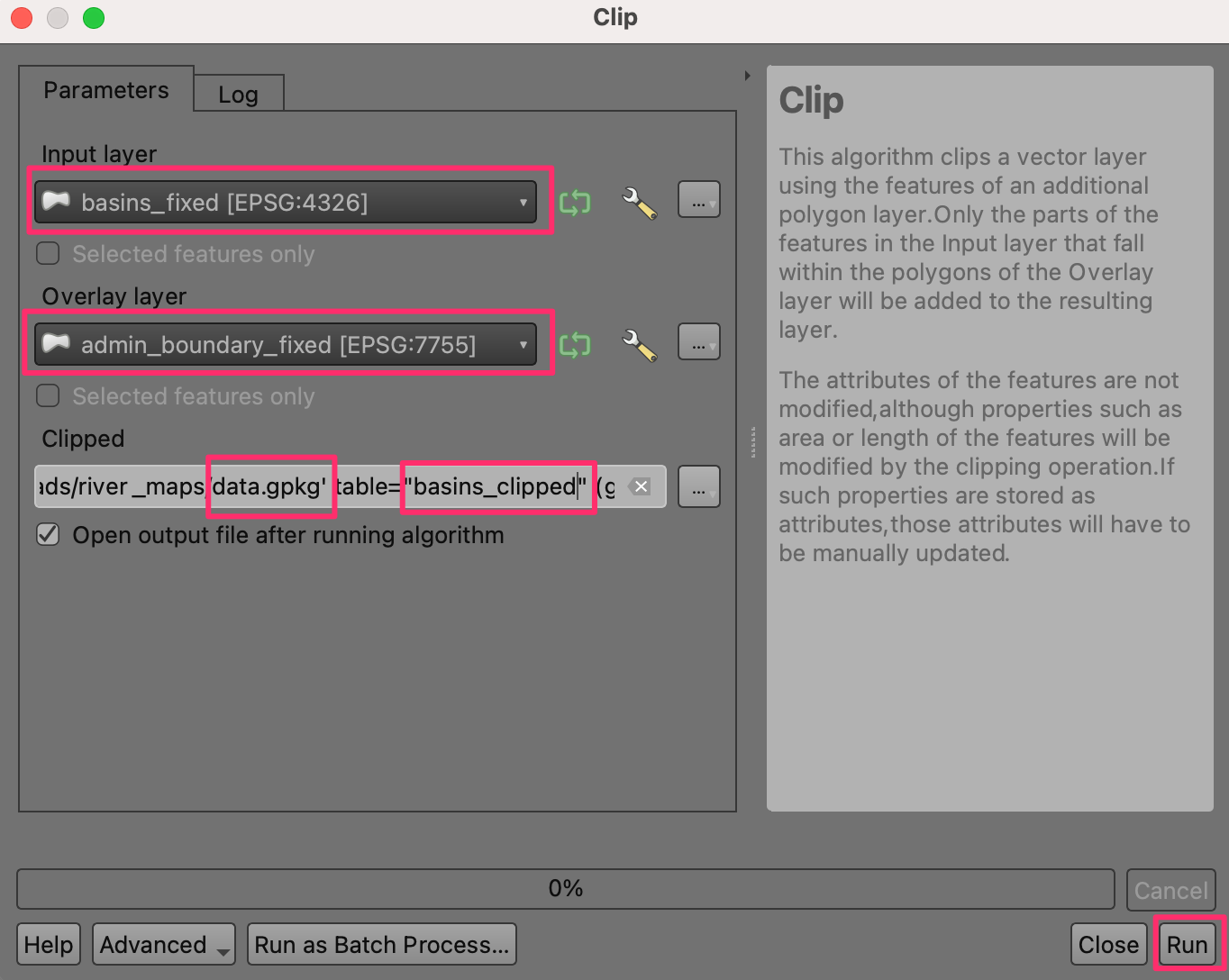

选择 basins_fixed 作为输入图层，选择 admin_boundary_fixed 作为叠加图层。将输出保存到同一个 GeoPackage 文件 data.gpkg 中，图层名为 basins_clipped。点击运行。

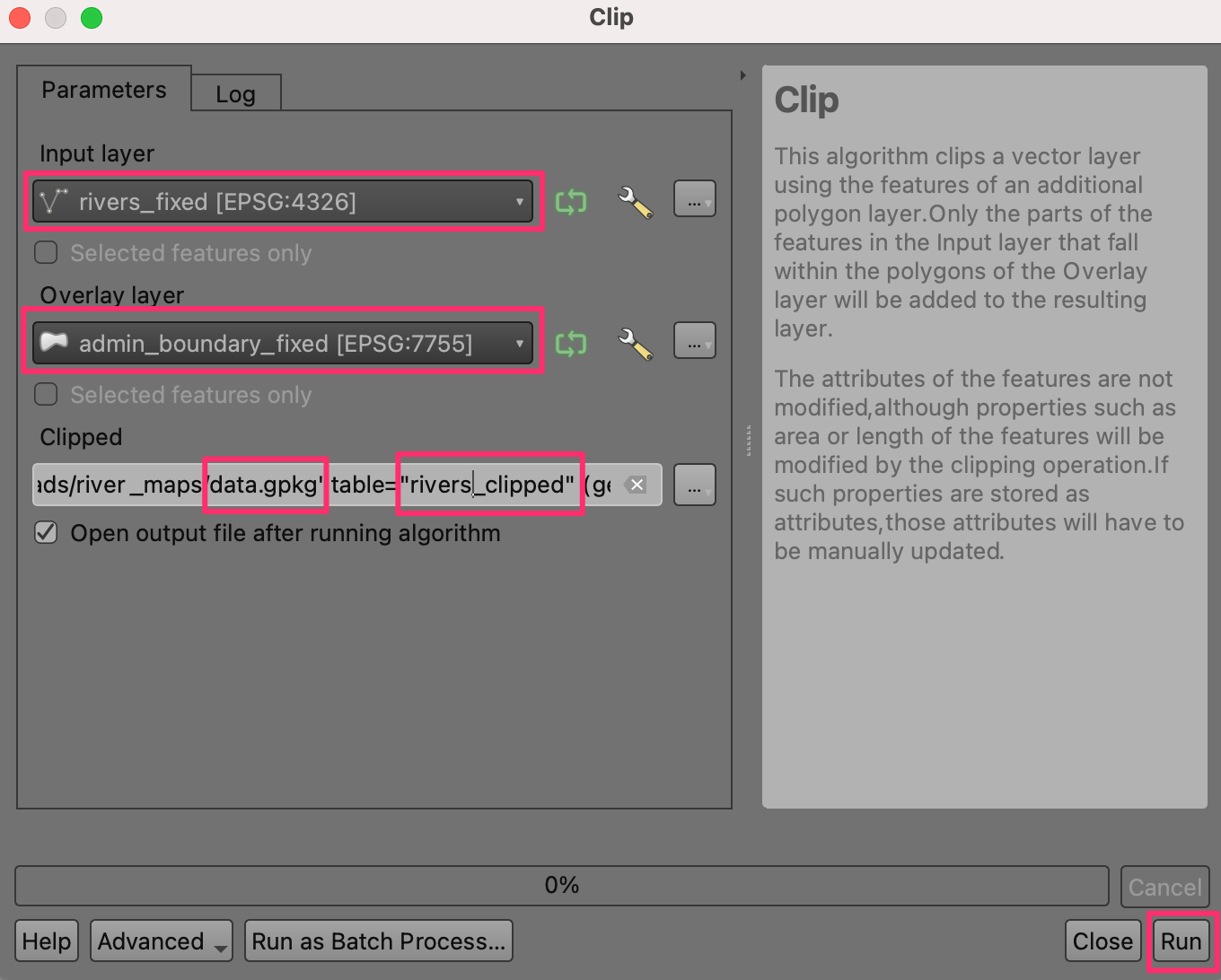

处理完成后，对 rivers_fixed 图层重复此过程，将其作为输入图层。将输出保存到同一个 GeoPackage 文件 data.gpkg 中，图层名为 rivers_clipped。点击运行。

您现在将在 QGIS 的图层面板中看到加载了 2 个新图层 basins_clipped 和 rivers_clipped，以及 admin_boundary_fixed 图层。按住 Shift 键并选择所有剩余的图层。右键单击并选择移除图层…。

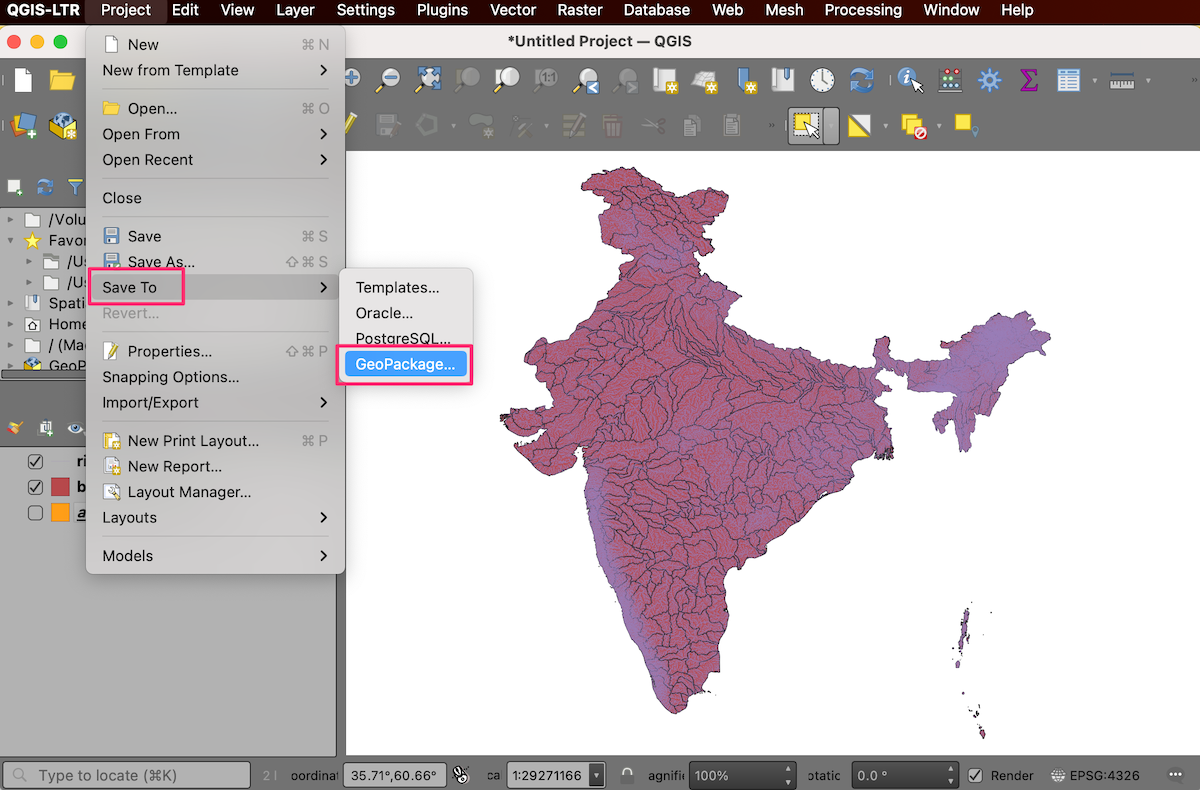

在进行下一步之前，让我们先保存项目。QGIS 允许您将项目保存在 GeoPackage 内部，这样可以非常方便地避免管理额外的文件。转到项目 ‣ 保存到 ‣ GeoPackage…。

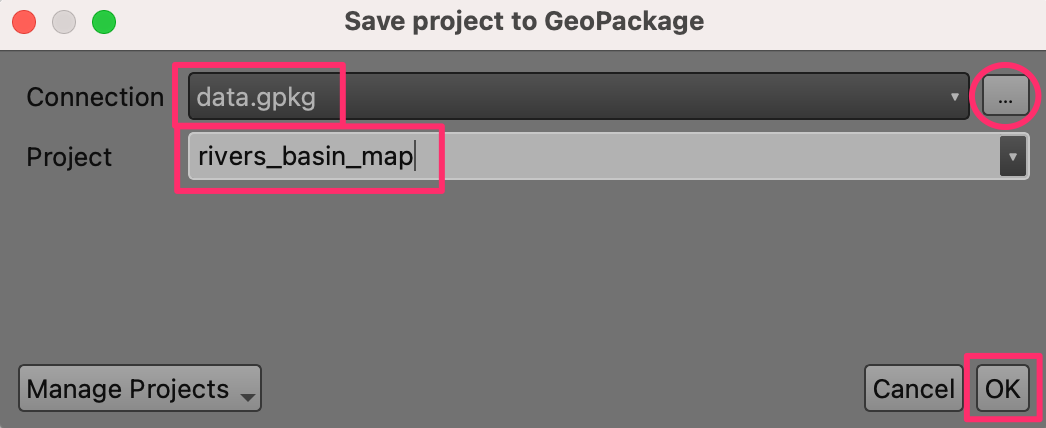

在将项目保存至 GeoPackage 对话框中，点击连接旁边的 … 按钮，浏览到现有的 data.gpkg 文件。输入 rivers_basin_map 作为项目名称。点击确定。

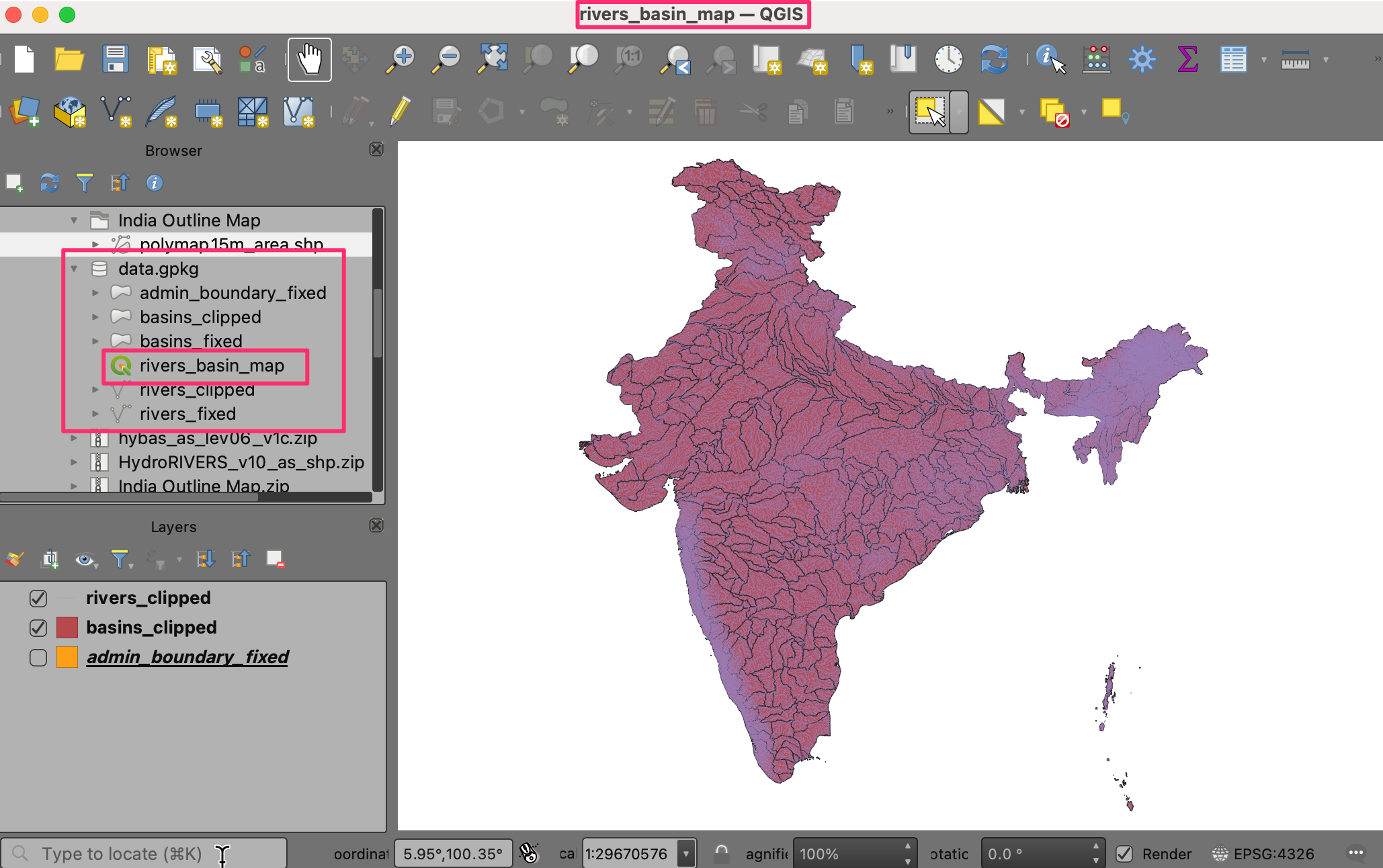

保存后，您可以在浏览器面板中展开 data.gpkg，看到 QGIS 项目现在已保存在 GeoPackage 内部。此 GeoPackage 的用户现在可以直接从 GeoPackage 中打开项目。

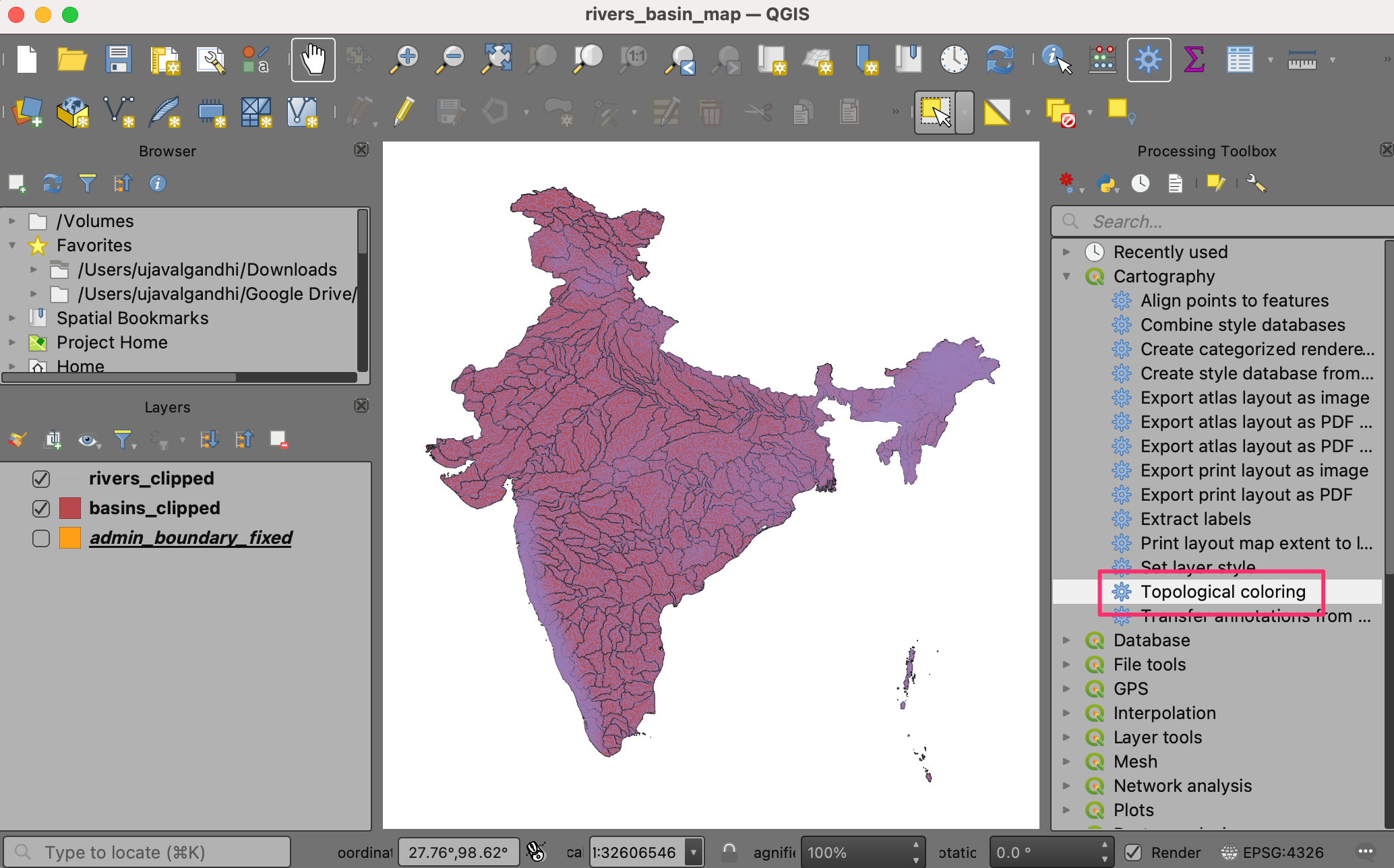

要创建我们的彩色地图，我们需要为所有流域着色，使得相邻的流域不具有相同的颜色。QGIS 有一个工具可以做到这一点。从处理工具箱中打开制图 ‣ 拓扑着色工具。

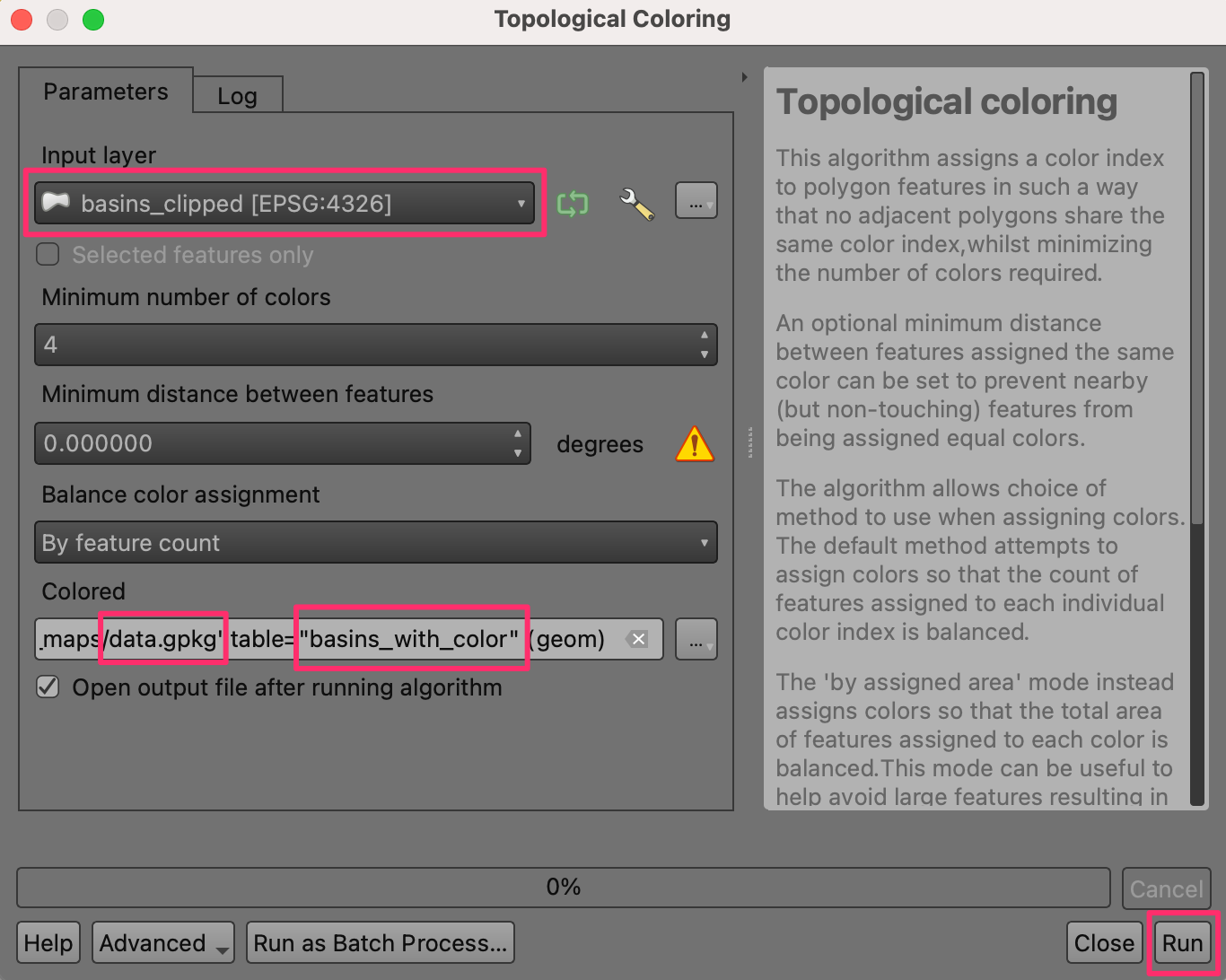

选择 basins_clipped 作为输入图层。其他选项保留默认值。将输出保存到同一个 GeoPackage 文件 data.gpkg 中，图层名为 basins_with_color。点击运行。

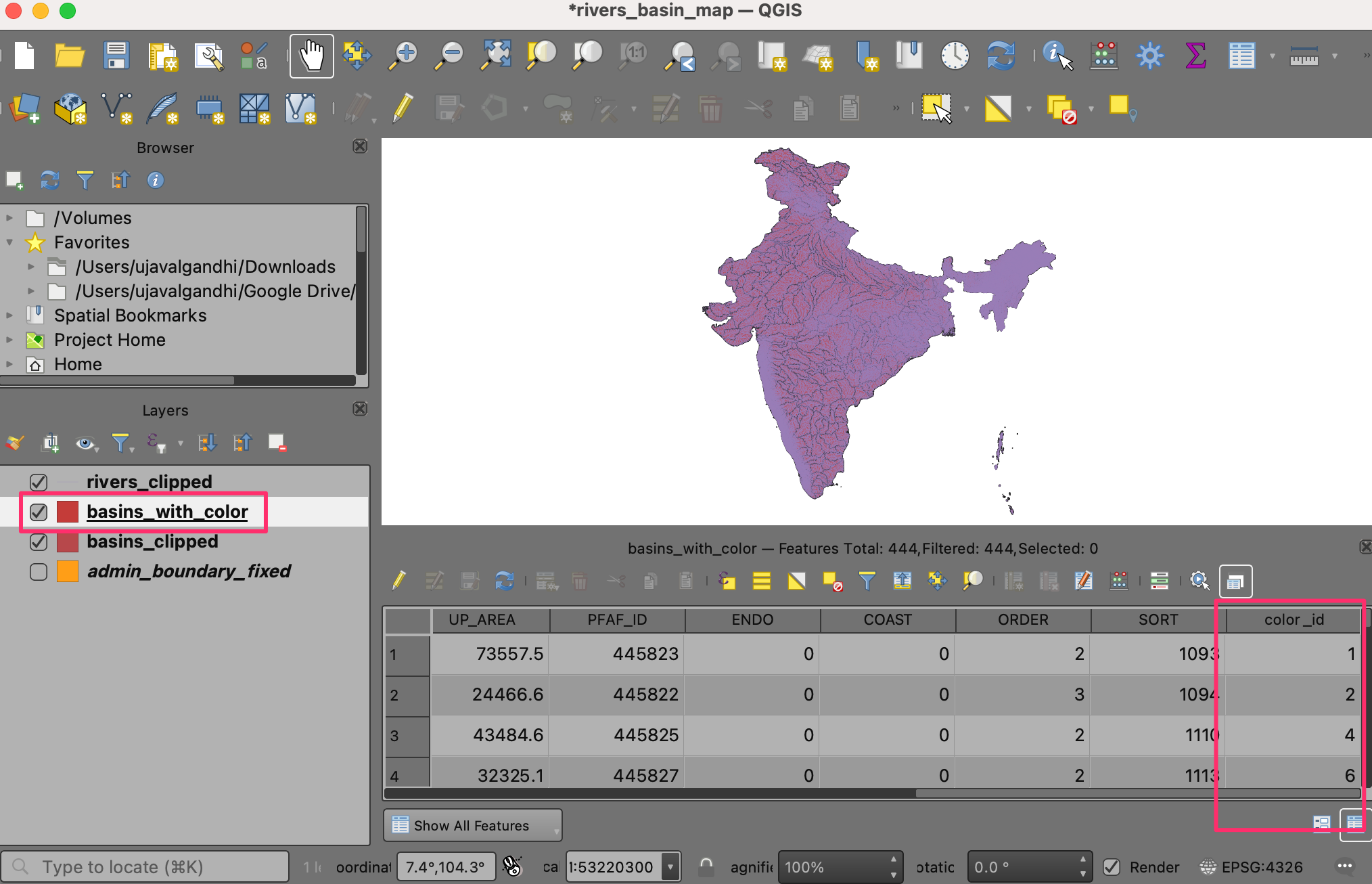

处理完成后，一个新图层 basins_with_color 将被加载到图层面板中。右键单击该图层并选择打开属性表。您会注意到该图层有一个名为 color_id 的新属性，其值为整数。为每个整数值分配一种唯一的颜色，将实现图层的拓扑着色。

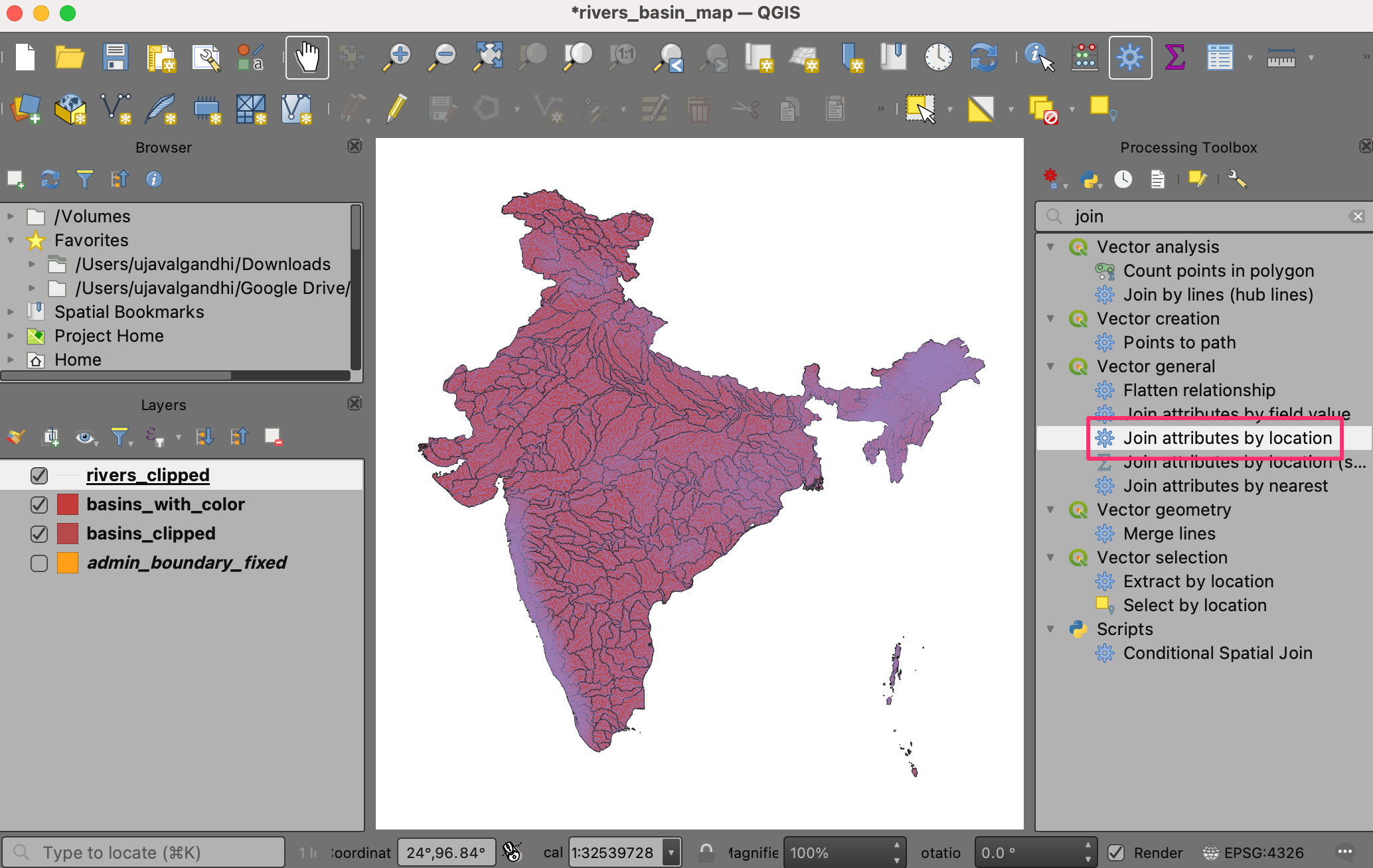

我们想把流域的颜色 ID 传递给其中包含的所有河流。从处理工具箱中打开矢量通用 ‣ 通过位置连接属性工具。

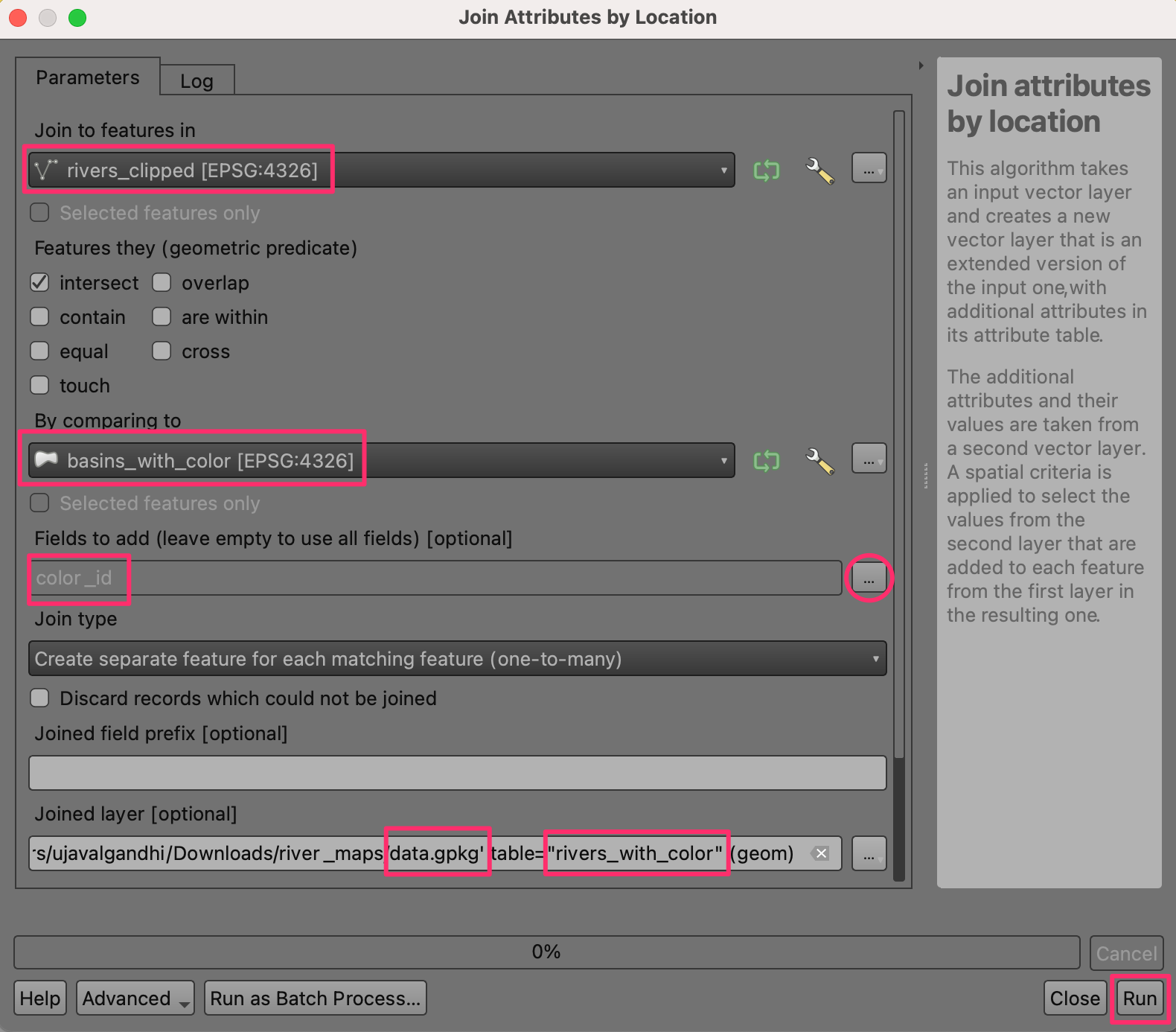

在这里，我们需要选择 rivers_clipped 作为连接到特征的图层，选择 basins_with_color 作为通过比较到的图层。在要添加的字段部分，点击 … 按钮并选择 color_id 字段。将输出保存到 data.gpkg GeoPackage 文件中，图层名为 rivers_with_color。点击运行。

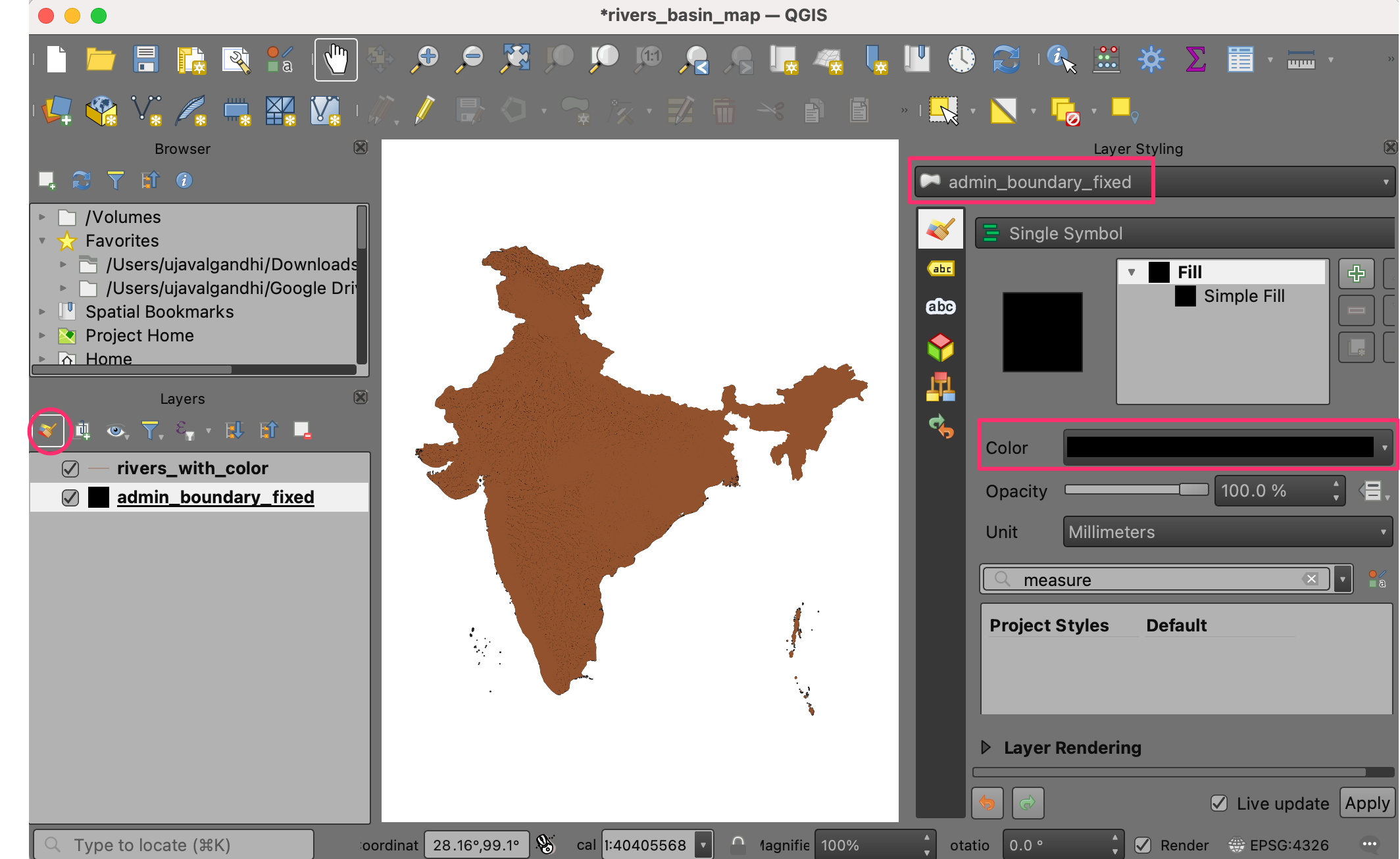

处理完成后，一个新图层 rivers_with_color 将被加载到图层面板中。现在该应用符号系统了。选择 admin_boundary_fixed 图层，点击图层面板中的打开图层样式面板按钮。将颜色更改为黑色。

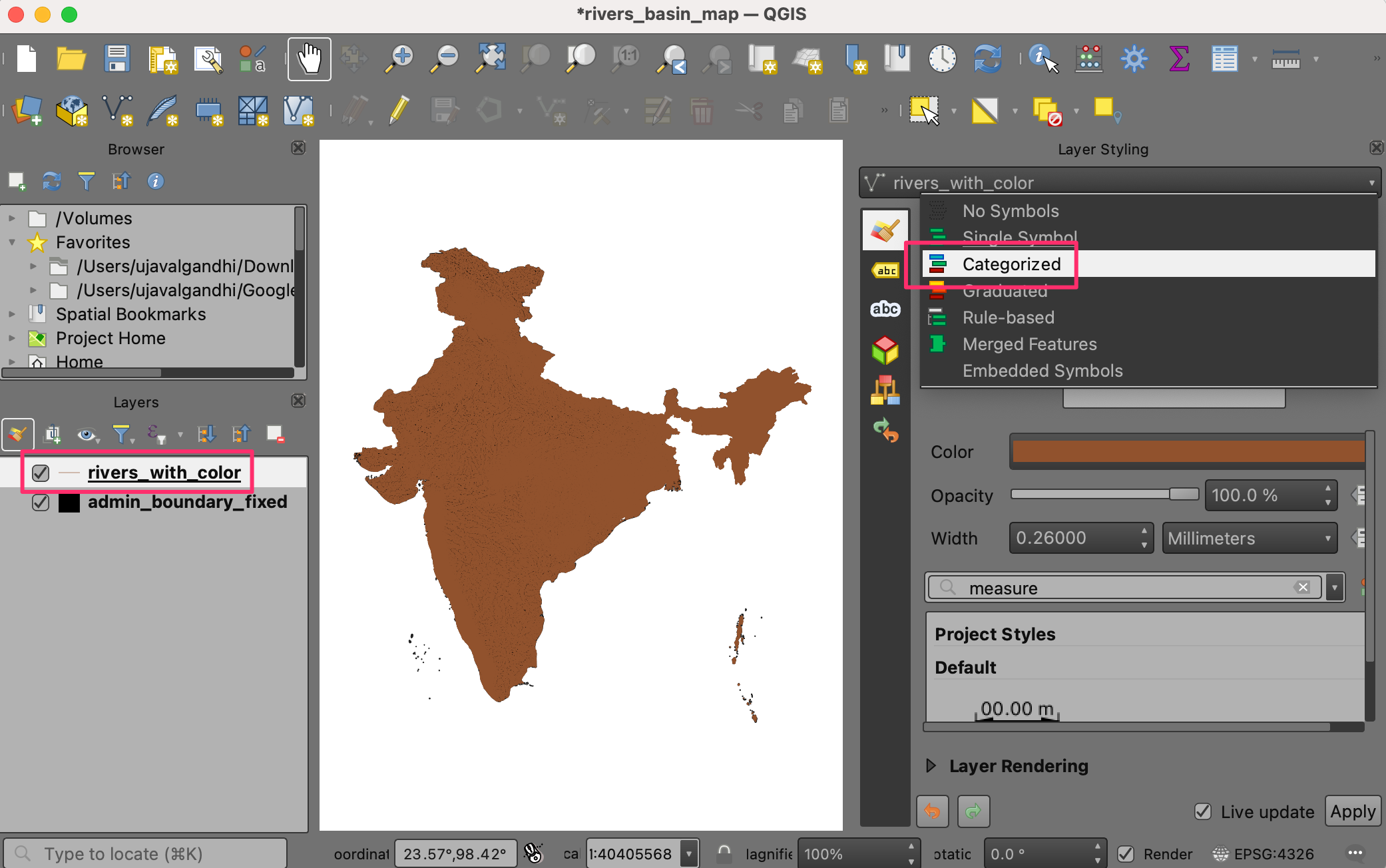

接下来，选择 rivers_with_color 图层并选择 分类的 渲染器。

选择 color_id 作为值并点击分类。您将看到不同流域的河流将被分配不同的颜色。

注意

如果您对随机选择的颜色不满意，可以点击下方列表中各个值的符号并选择您自己的颜色。

默认线条对于我们的地图来说太粗了。让我们修改它。按住 Shift 键并选择列表中的所有符号。点击符号以打开符号设置。

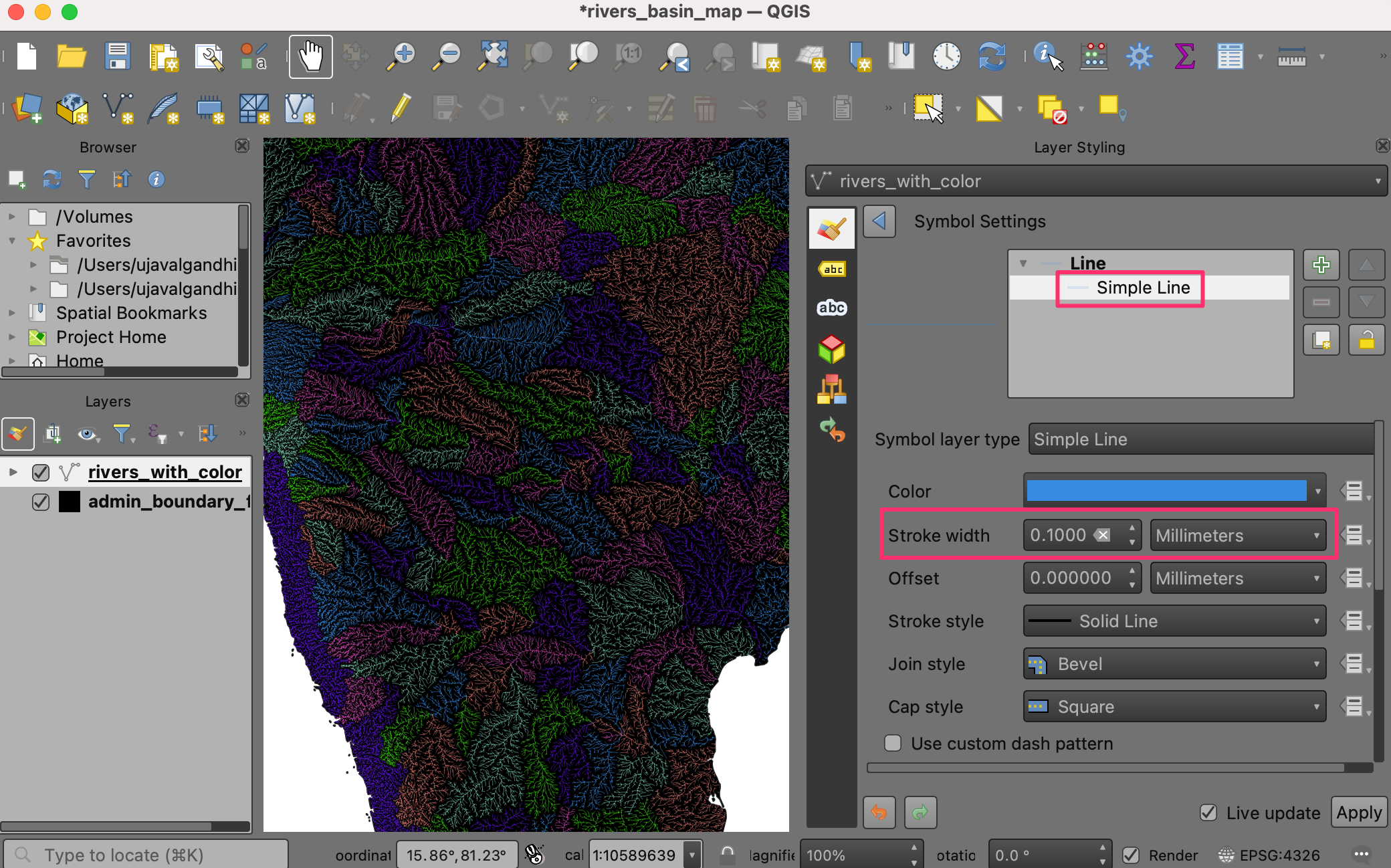

点击简单线并将描边宽度更改为 0.1。现在地图看起来好多了。

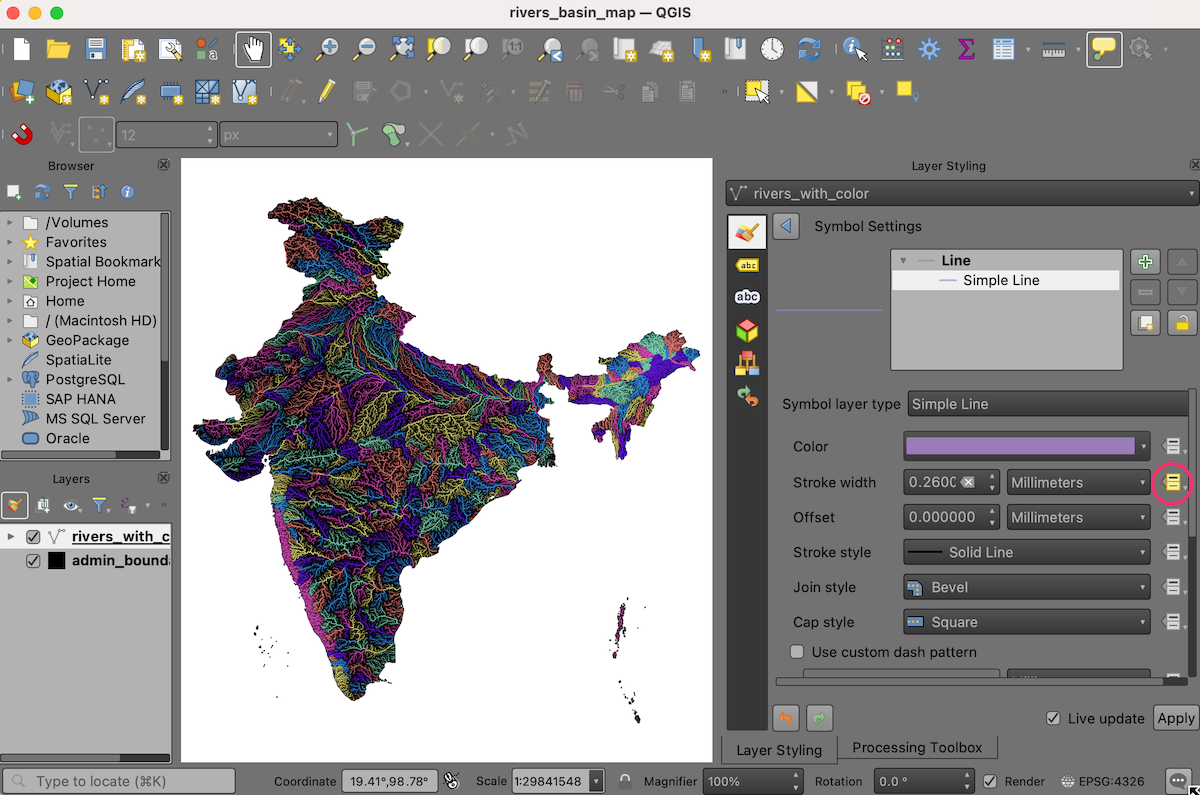

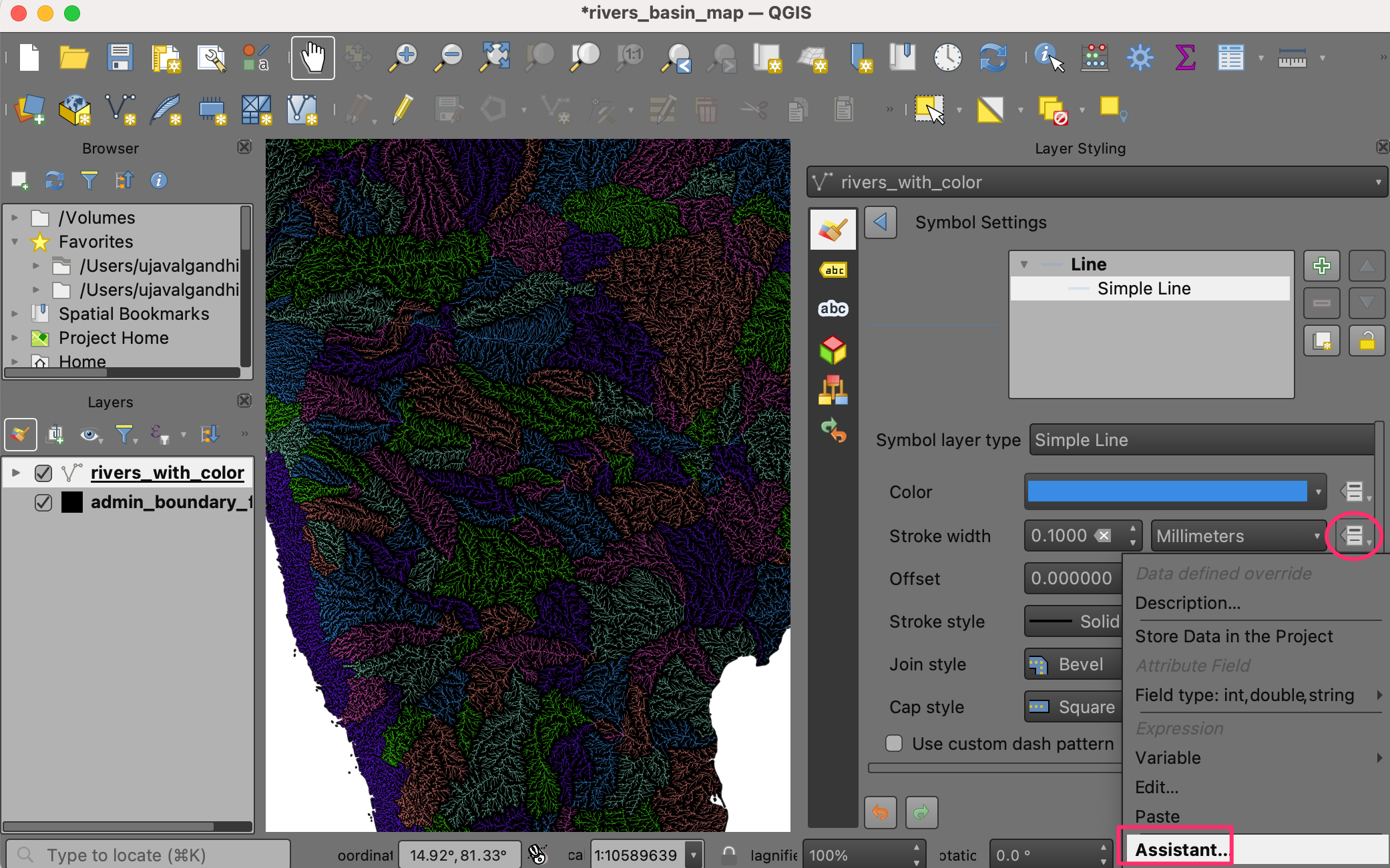

我们可以根据河流的大小为其分配不同的宽度来改进地图。rivers_with_color 图层有一个字段 ORD_STRA，包含河流的 Strahler 级数值。数值越大，河流越大。我们将使用助手来帮助我们将 Strahler 级数值映射到合适的描边宽度。点击描边宽度旁边的数据定义覆盖按钮并选择助手…。
