28 使用打印布局地图册(QGIS3)自动化地图制作

原文链接: https://www.qgistutorials.com/en/docs/3/automating_map_creation.html

使用打印布局地图册自动化地图制作 (QGIS3)¶

如果您的组织需要发布印刷版或在线地图，通常需要使用相同的模板创建大量地图——通常是为每个行政单元或感兴趣区域制作一幅。手动创建这些地图非常耗时，如果您想定期更新它们，这会变成一项繁琐的工作。QGIS 有一个名为 Atlas（地图册）的工具，可以帮助您创建地图模板，并轻松为不同的地理区域发布大量地图。如果您不熟悉打印布局的基础知识，请先学习制作地图教程。

任务概述¶

本教程展示了如何为夏威夷州的每个县创建湿地地图。

您将学习的其他技能¶

• 使用 反选多边形 样式渲染器来填充多边形之外的区域。
• 在 基于规则的 样式渲染器中编写表达式，以便在地图册中仅显示当前要素。
• 编写表达式以在打印布局中创建动态标签。
• 使用 形状渐变填充 样式渲染器创建双色多边形填充。

获取数据¶

我们将使用来自夏威夷州 - 规划办公室的GIS 数据图层。

从"生物与生态"类别下载湿地图层。

从"文化与人口统计"类别下载2010 年人口普查县界图层。

为方便起见，您也可以直接从以下链接下载这两个数据集的副本：

HI_Wetlands.shp.zip

county10.shp.zip

数据来源 [HAWAII]

操作步骤¶

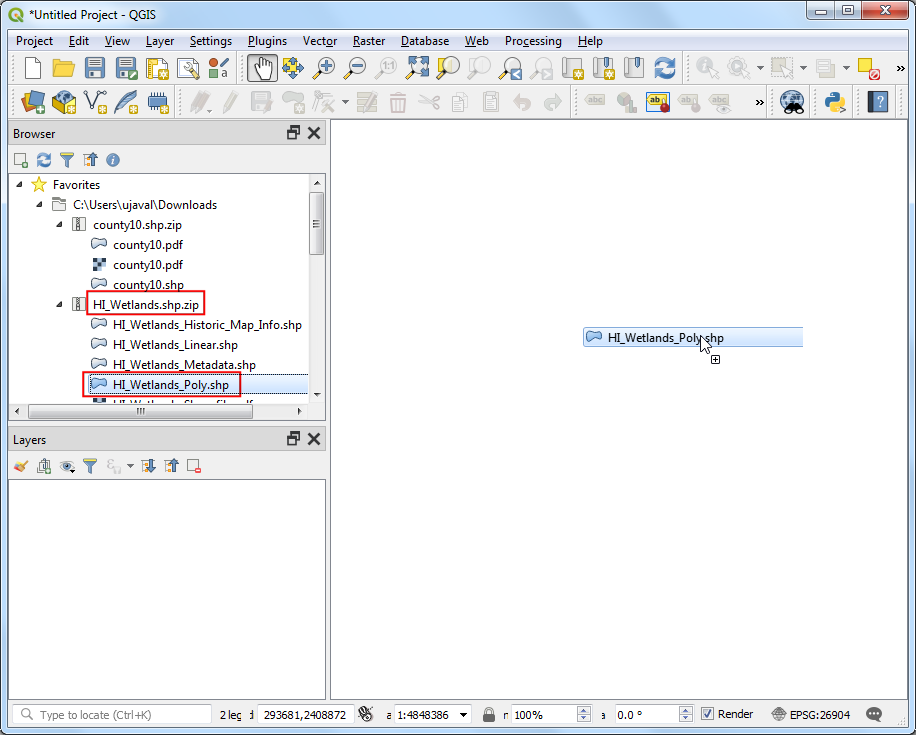

1. 在 QGIS 浏览器中定位 HI_Wetlands.shp.zip 文件并展开它。选择 HI_Wetlands_Poly.shp 文件并将其拖到画布上。该图层包含代表整个夏威夷州湿地的多边形。

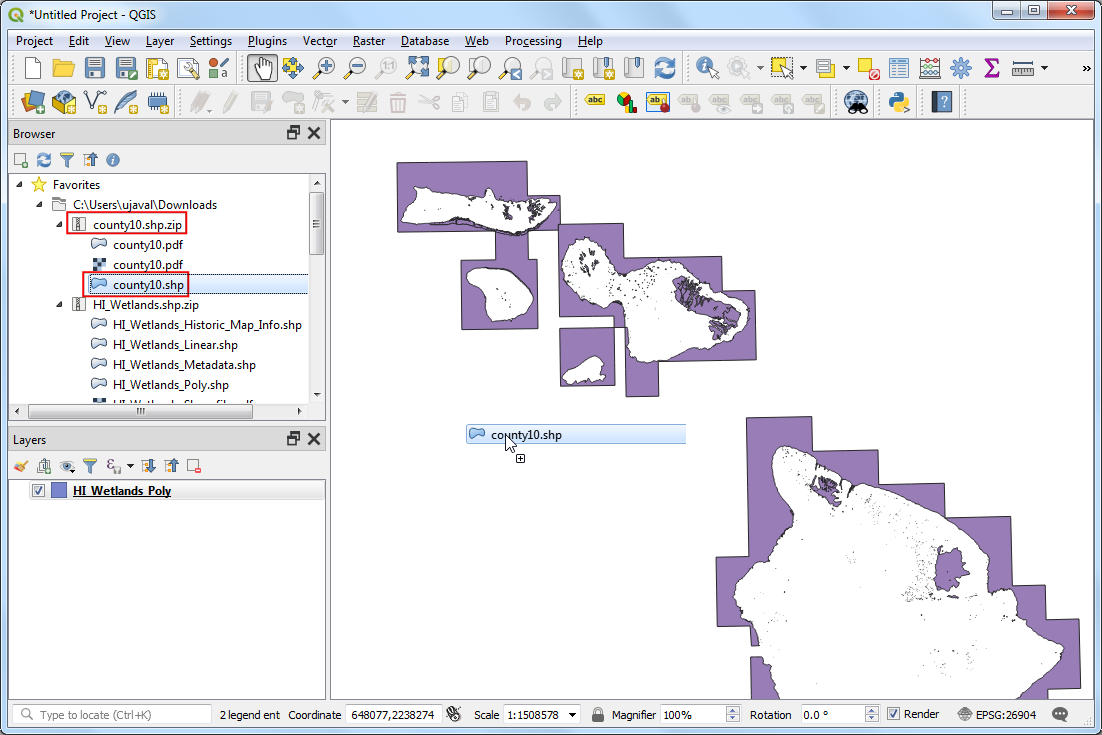

1. 由于我们想为该州的每个县制作单独的湿地地图，我们需要县界图层。浏览到 county10.shp.zip 文件并展开它。选择 county10.shp 文件并将其拖到画布上。

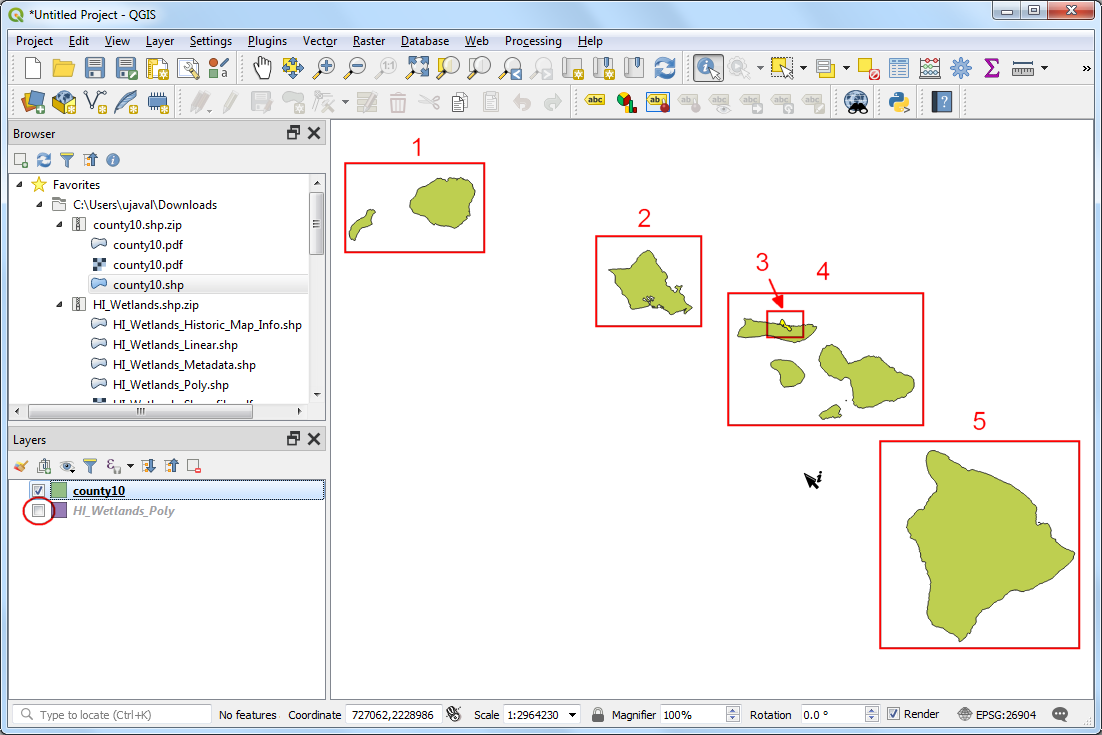

1. 暂时关闭 HI_Wetlands_Poly 图层的可见性。您现在可以清楚地看到 county10 图层的多边形。此图层包含 5 个要素，每个要素关联一个或多个多边形。这些要素代表 5 个县。我们将使用此图层作为覆盖图层，并配置 QGIS 自动创建 5 张独立的地图——每个要素对应一张。

1. 打开 HI_Wetlands_Poly 图层的可见性。转到 项目 ‣ 新建打印布局...

1. 将打印布局标题留空，点击 确定。

1. 在打印布局窗口中，转到 布局 ‣ 添加地图。

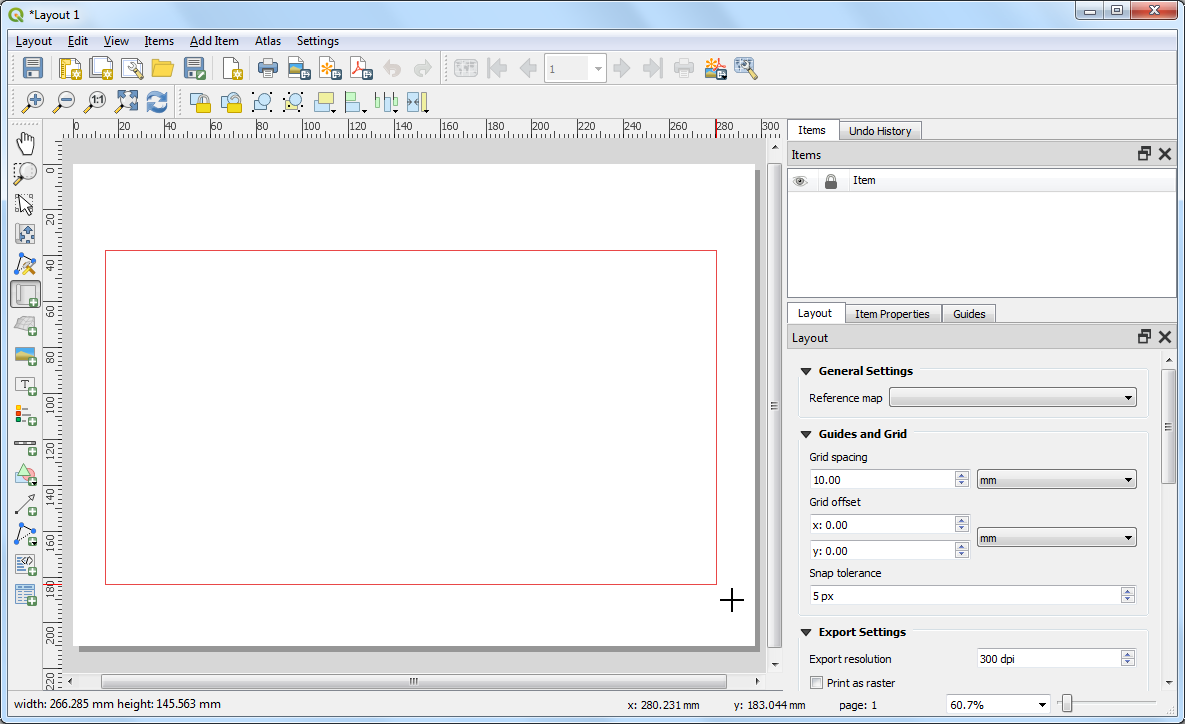

1. 按住鼠标左键在希望插入地图的位置拖动绘制一个矩形。

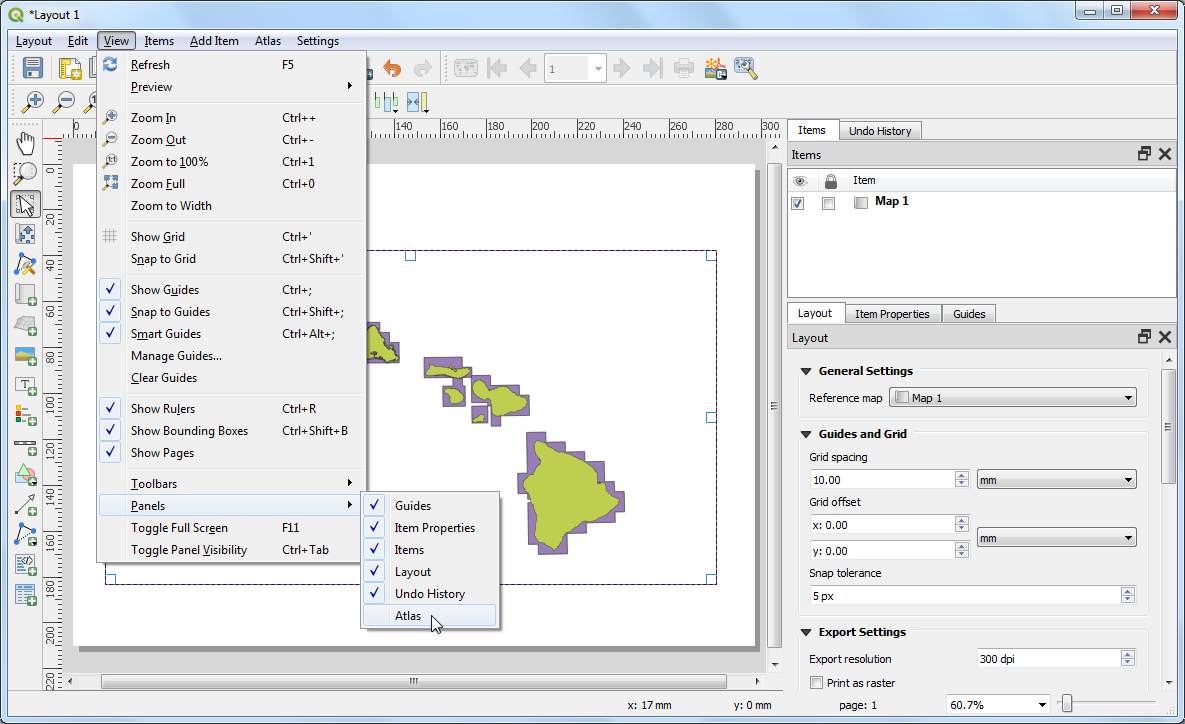

1. 在 QGIS3 中，默认不显示地图册(Atlas)选项卡。选择 视图 ‣ 面板 ‣ Atlas。

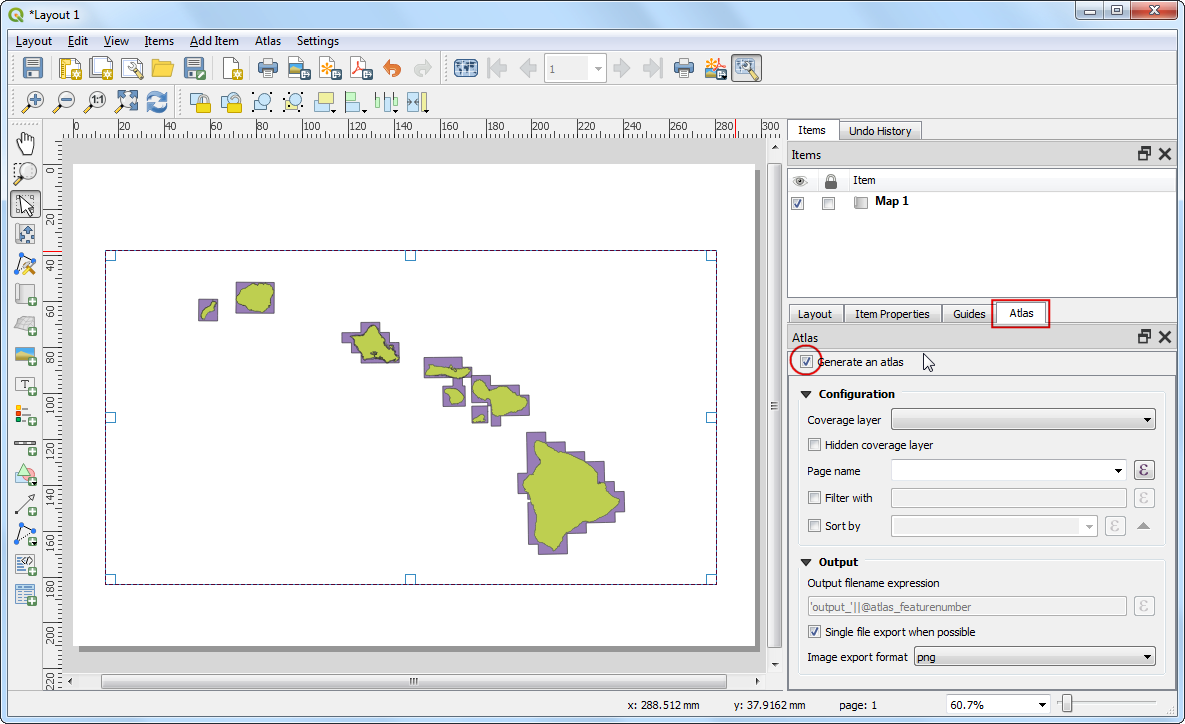

1. 切换到 Atlas 选项卡。勾选 生成地图册 框。

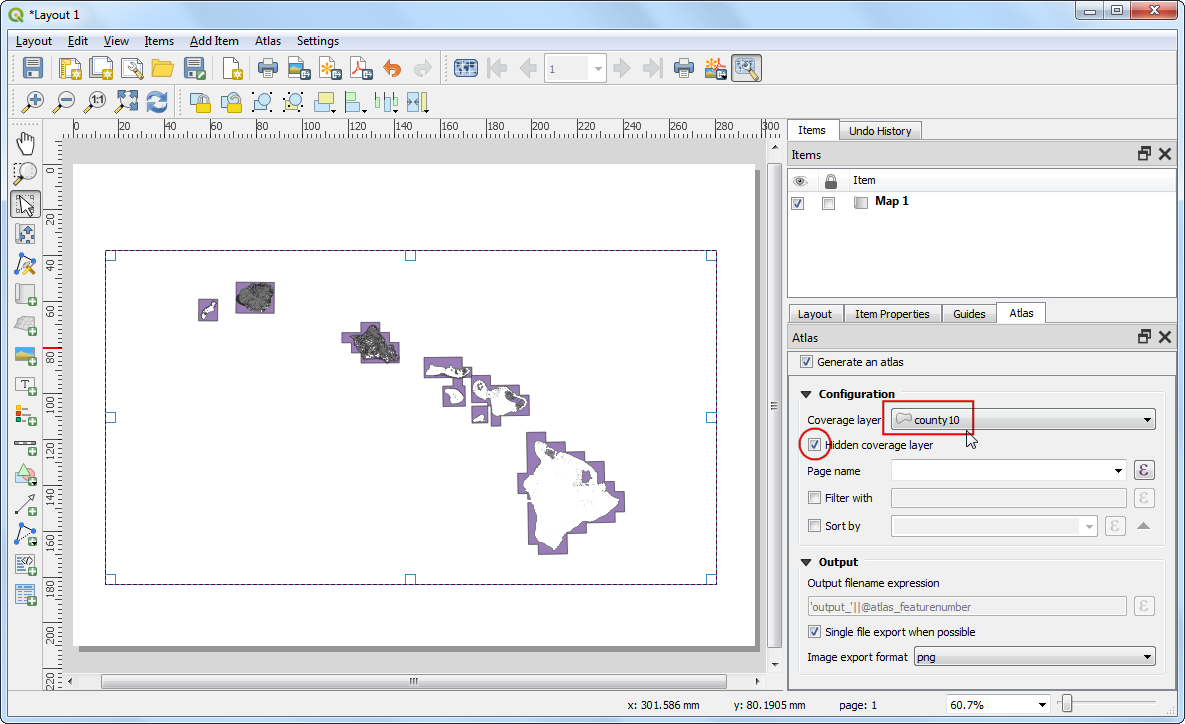

1. 选择 county10 作为 覆盖图层。这表明我们希望为 county10 图层中的每个多边形要素创建一张地图。您也可以勾选 隐藏覆盖图层，这样要素本身就不会显示在地图上。

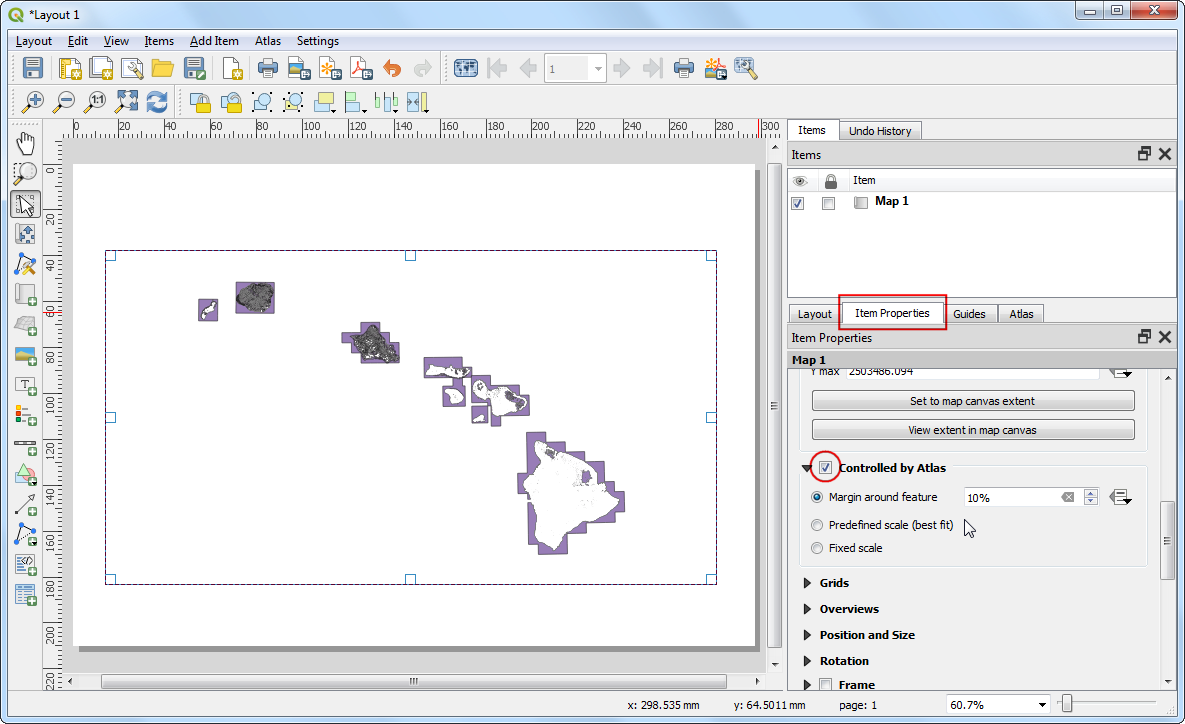

1. 切换到 项目属性 选项卡。向下滚动并勾选 受地图册控制 框。这将告知布局，此项目中所显示地图的内容将由 Atlas 工具决定。

注意

您必须在 Atlas 选项卡中启用 生成地图册 框，否则 受地图册控制 复选框将被禁用。

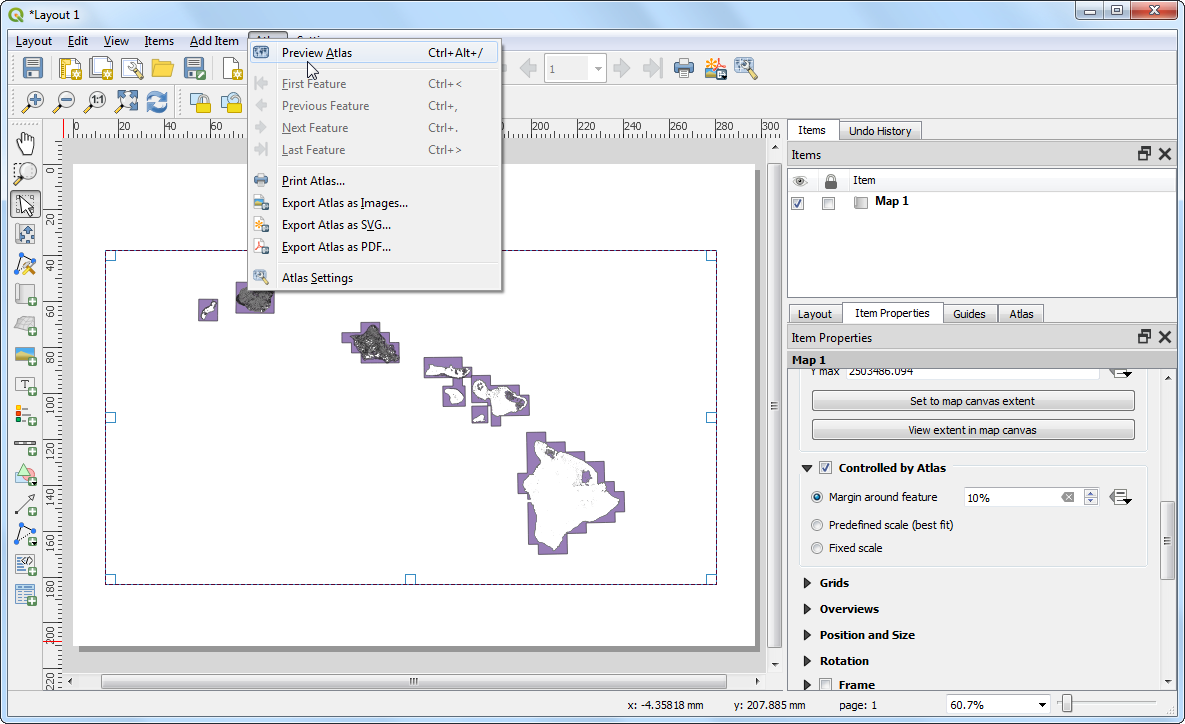

1. 配置好 Atlas 设置后，转到 Atlas ‣ 预览地图册。

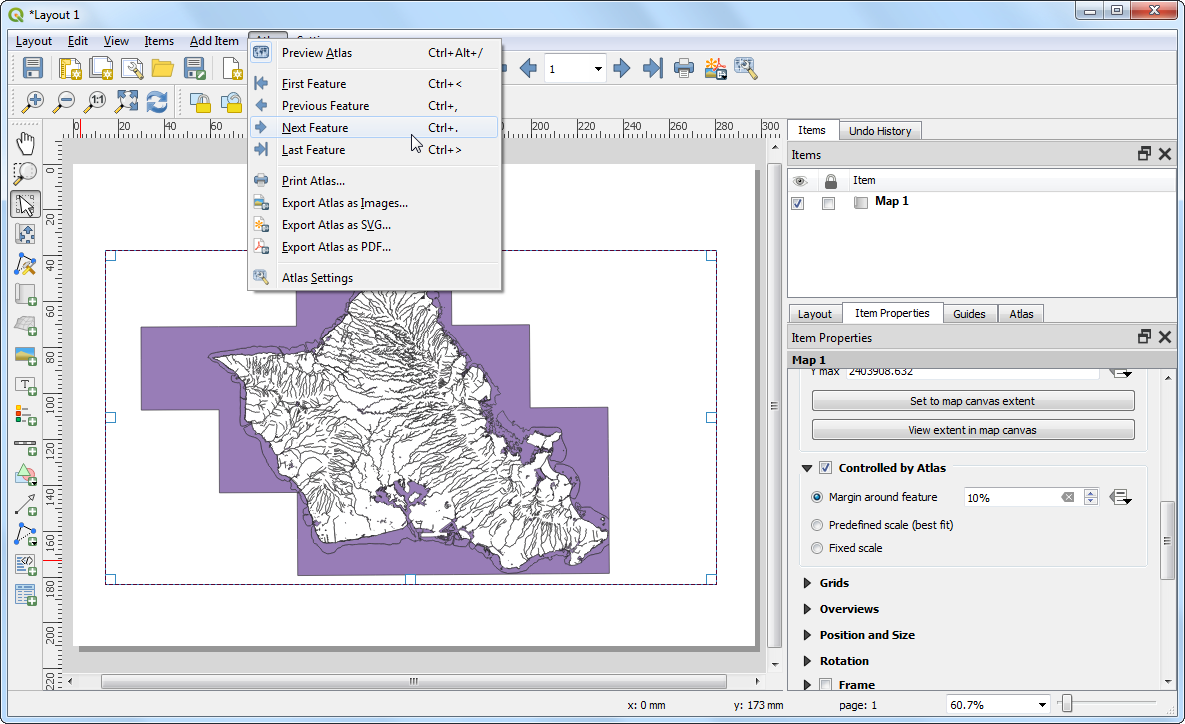

1. 您将看到地图刷新并显示单个地图的外观。您可以预览每个县多边形对应的地图样式。转到 Atlas ‣ 下一个要素。Atlas 将根据覆盖图层中下一个要素的范围来渲染地图。

1. 让我们为地图添加一个标签。转到 布局 ‣ 添加标签。

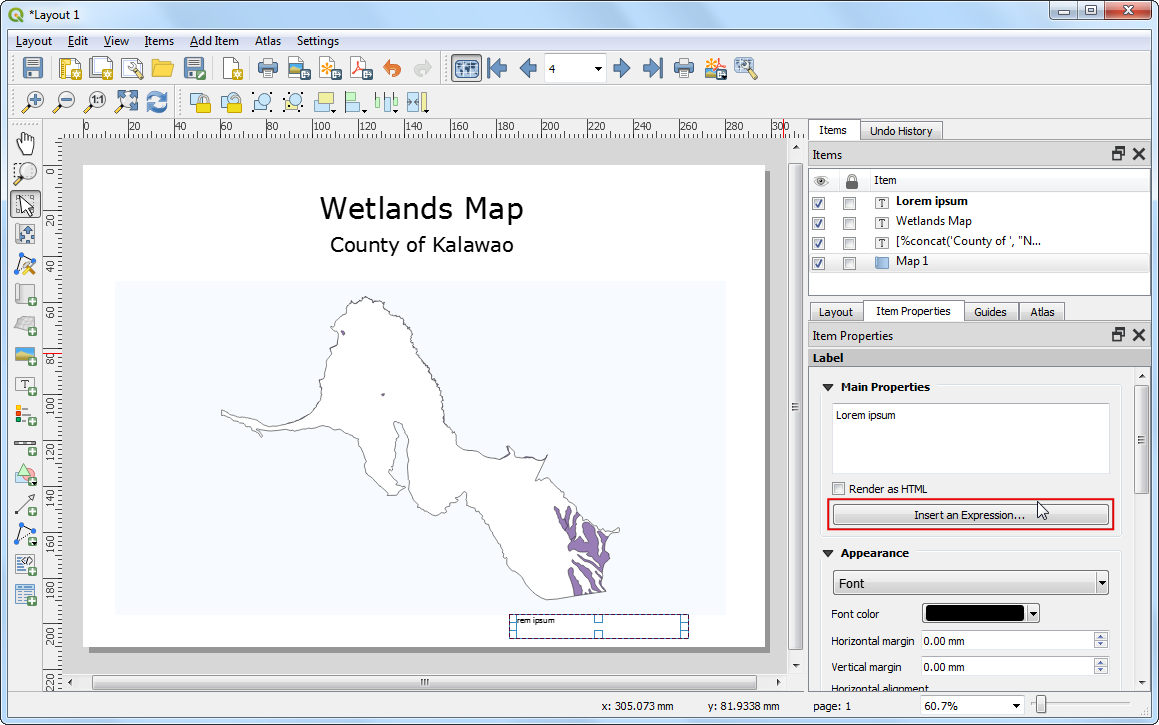

1. 在 项目属性 选项卡下，找到 主属性 部分，点击 插入表达式... 按钮。

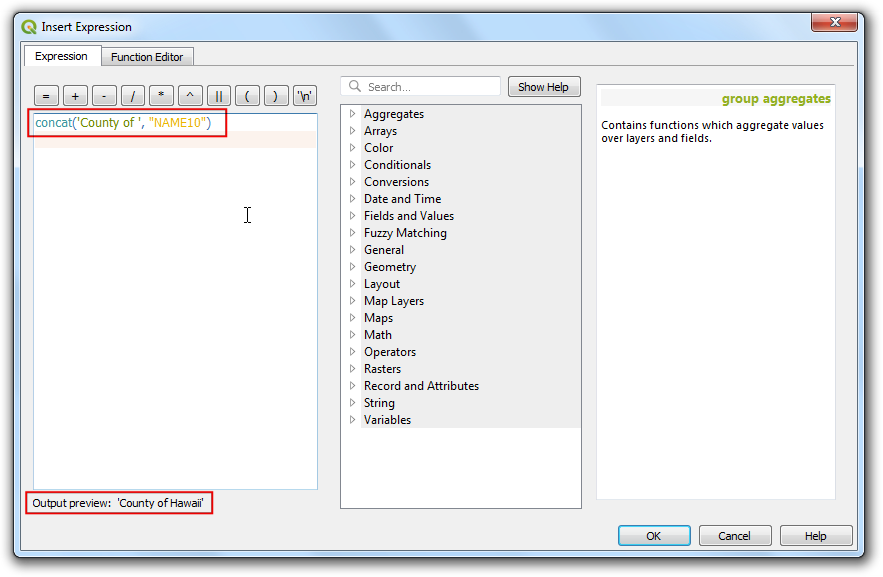

1. 地图的标签可以使用覆盖图层的属性。concat 函数用于将多个文本项连接成一个文本项。在本例中，我们将连接 county10 图层的 NAME10 属性值与文本 County of。添加如下表达式，然后点击 确定。

concat('County of ', "NAME10")

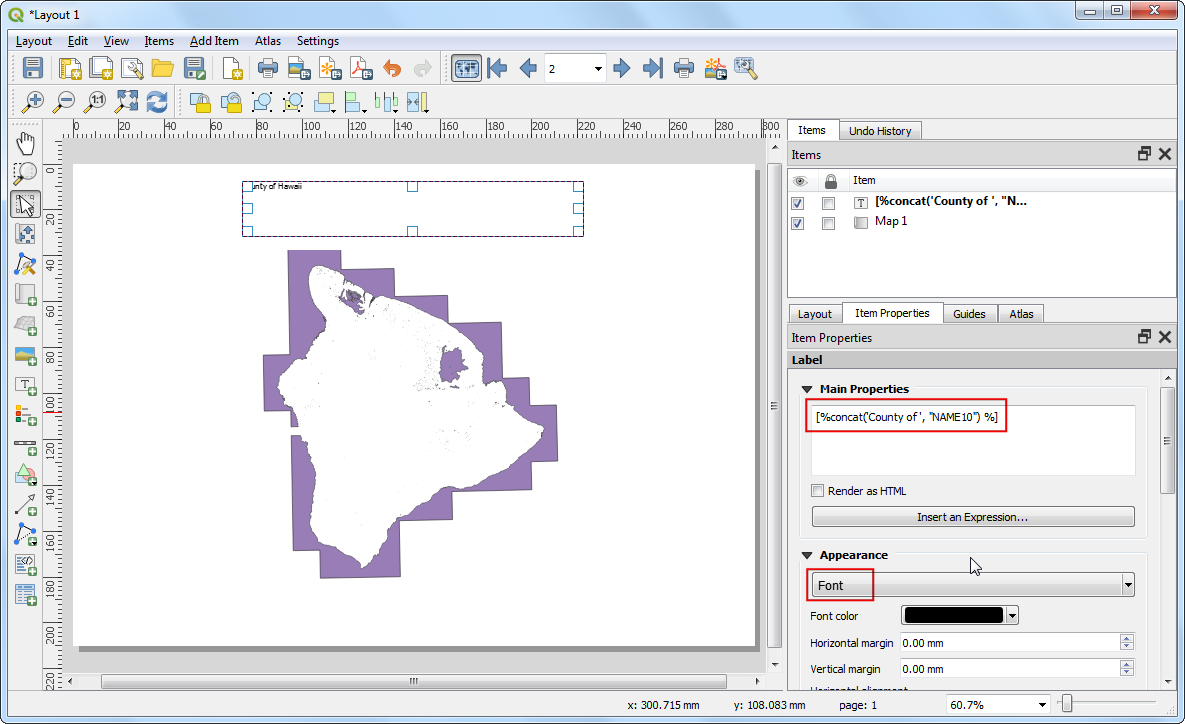

1. 删除开头的 Lorem ipsum 占位符文本，使文本框仅包含表达式。向下滚动到 外观 部分，点击 字体 下拉菜单。选择字体并根据喜好调整大小。

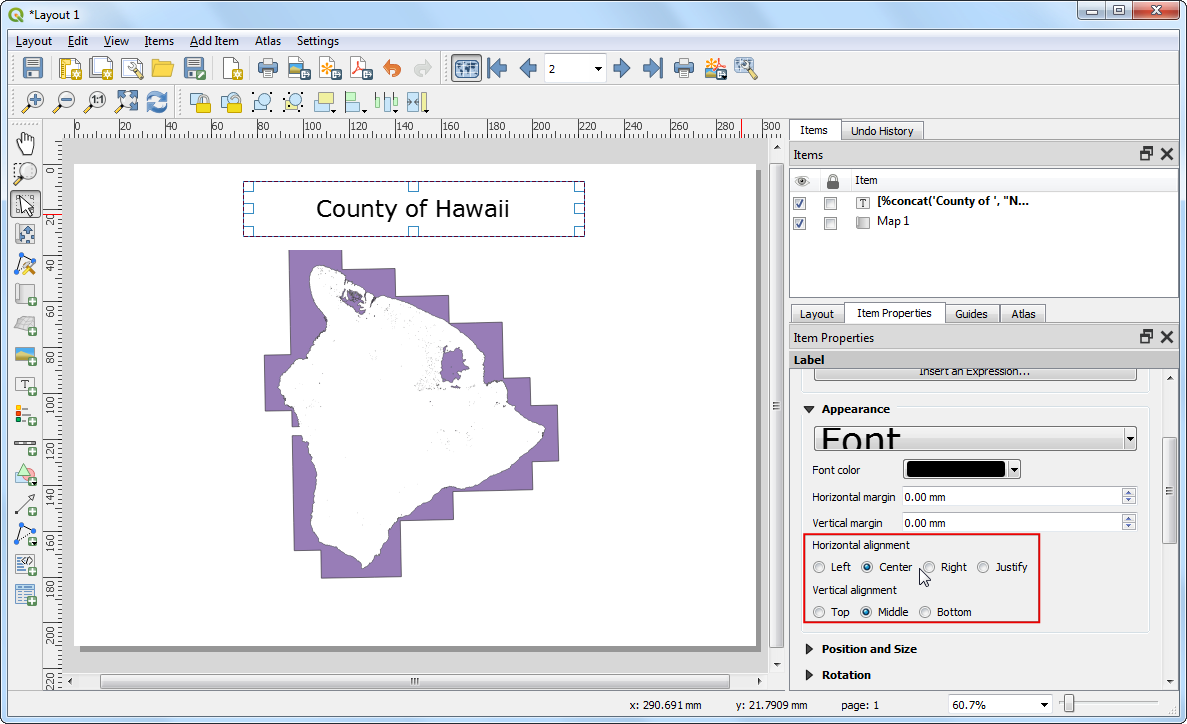

1. 选择 居中 作为水平对齐选项，中间 作为垂直对齐选项。

1. 添加另一个标签，在 主属性 下输入 Wetlands Map。由于这里没有表达式，此文本在所有地图上将保持不变。

1. 转到 Atlas ‣ 上一个要素，验证地图标签是否按预期工作。您会注意到湿地地图中有延伸到海洋中的多边形，看起来不太美观。我们可以更改样式，以隐藏县界以外的区域。

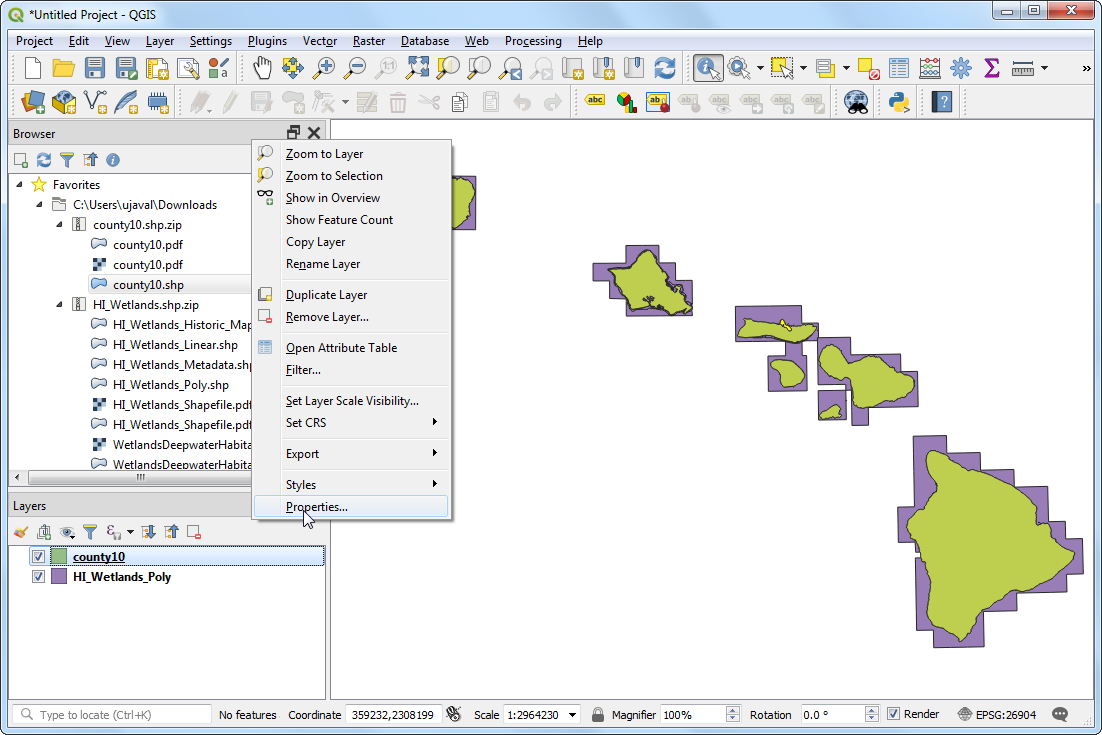

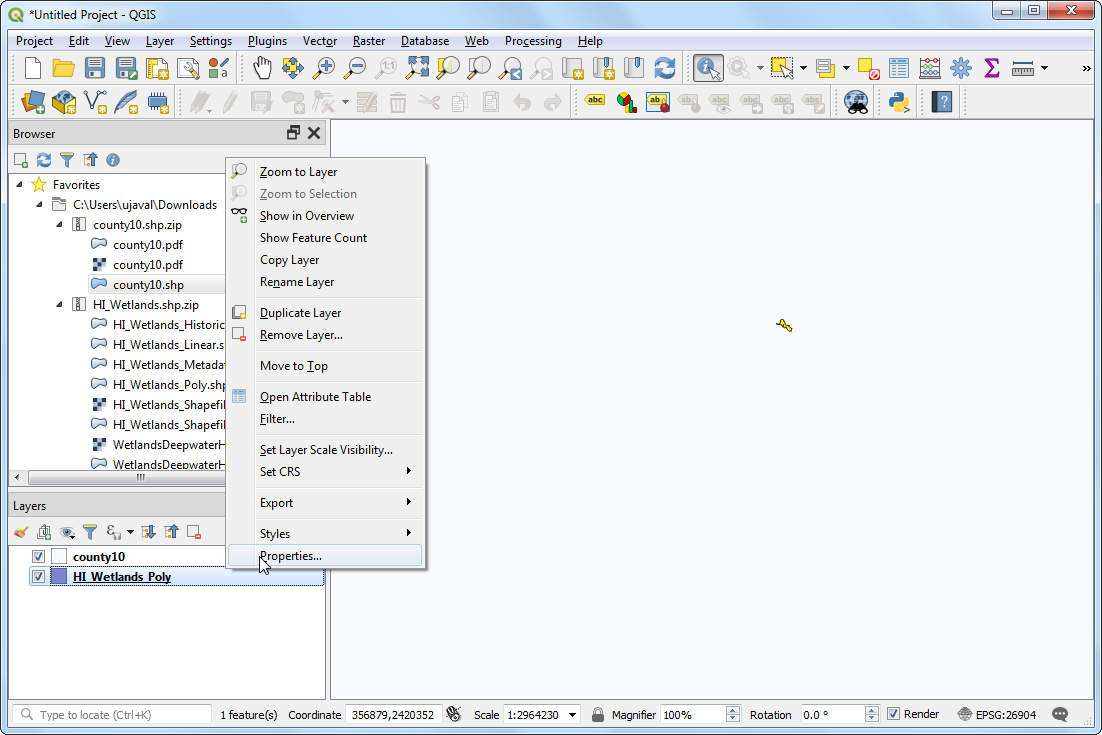

1. 切换到 QGIS 主窗口。右键单击 county10 图层并选择 属性。

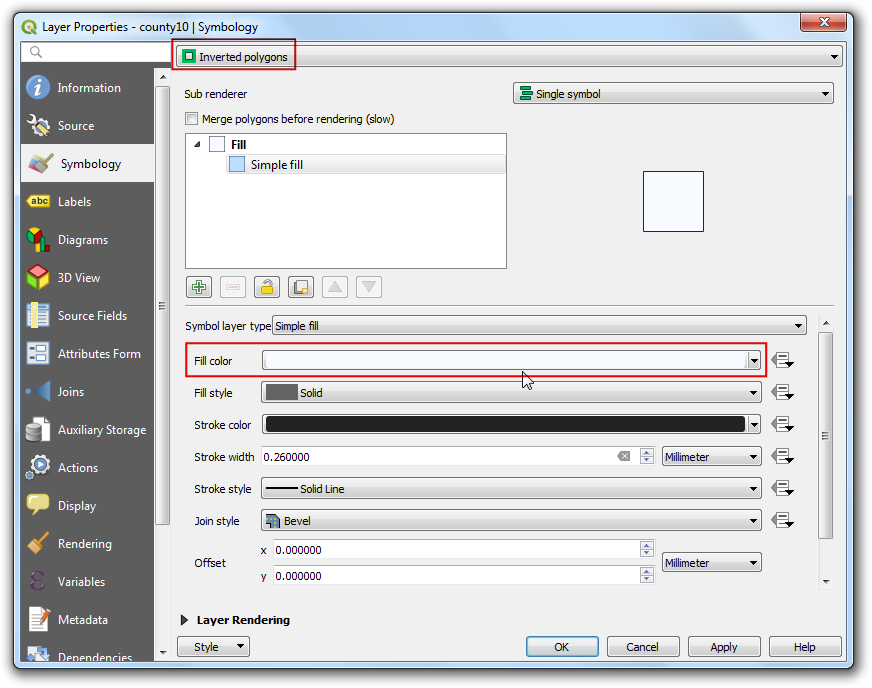

1. 在 符号化 选项卡中，选择 反选多边形 渲染器。此渲染器样式化的是多边形外部——而非内部。选择白色作为填充颜色，点击 确定。

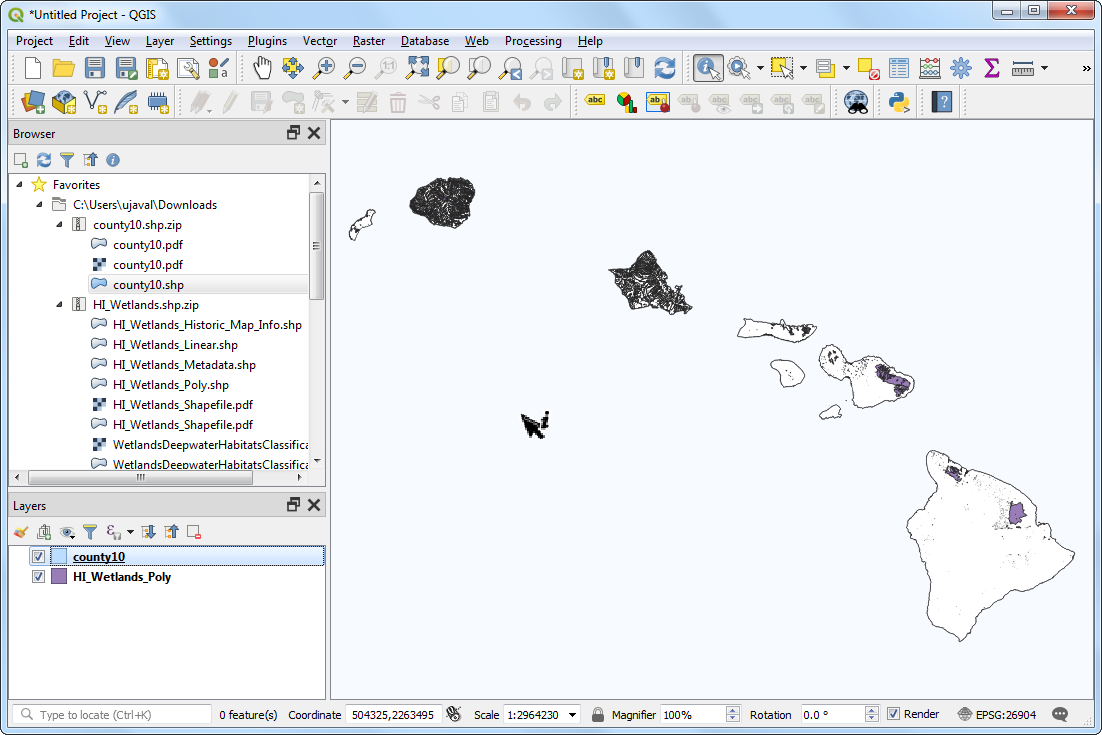

1. 您会注意到延伸到县界之外的多边形现在消失了。实际上，它们被来自县多边形外部的白色填充（由于反选多边形样式）隐藏了。

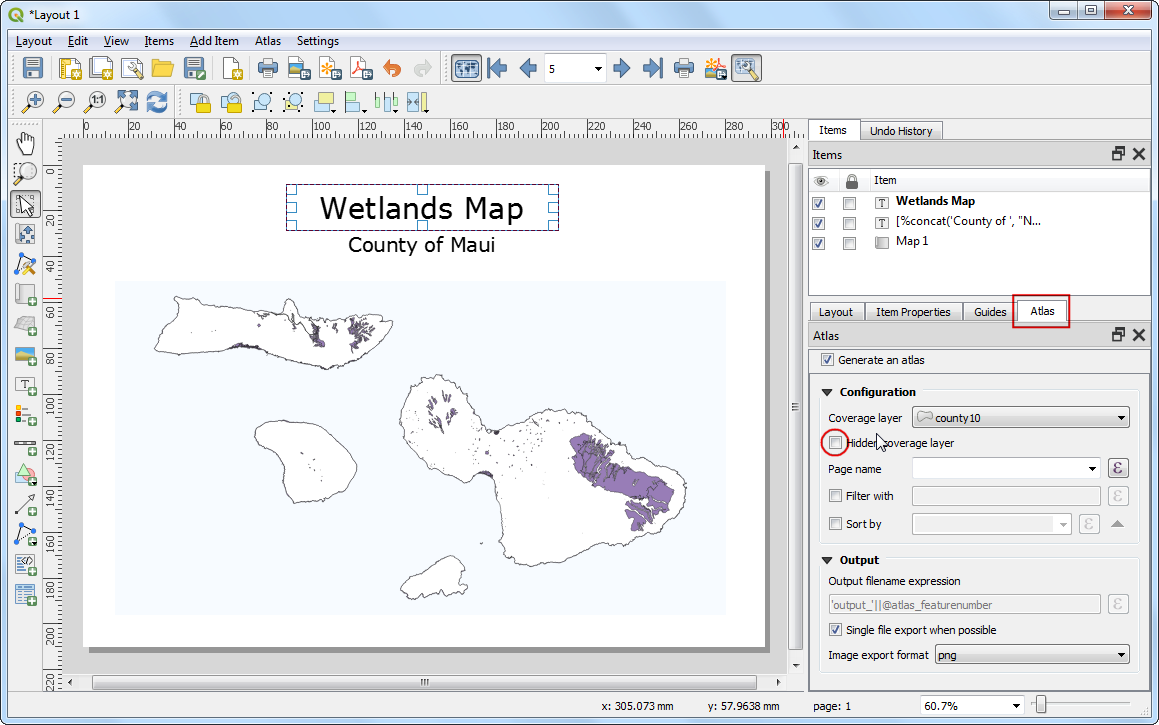

1. 切换到 布局 窗口。如果我们希望显示反选多边形的效果，需要在 Atlas 选项卡下取消勾选 隐藏覆盖图层 框。取消勾选后，渲染的图像将变得清晰，覆盖多边形以外的区域将不可见。

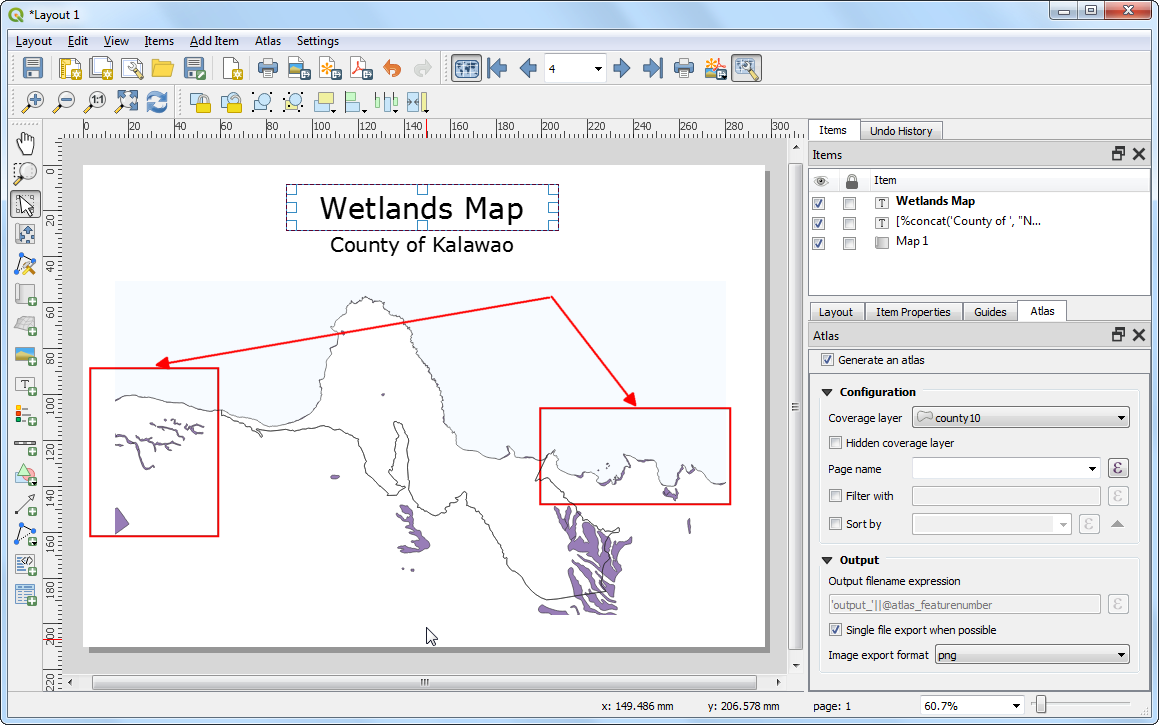

1. 不过还有一个问题。您会注意到，在某些情况下，覆盖图层边界以外的地图部分仍然可见。这是因为 Atlas 不会自动隐藏其他要素。这在某些情况下可能有用，但就我们的目的而言，我们只想显示正在生成地图的县的湿地。要解决此问题，切换回 QGIS 主窗口，右键单击 county10 图层并选择 属性。

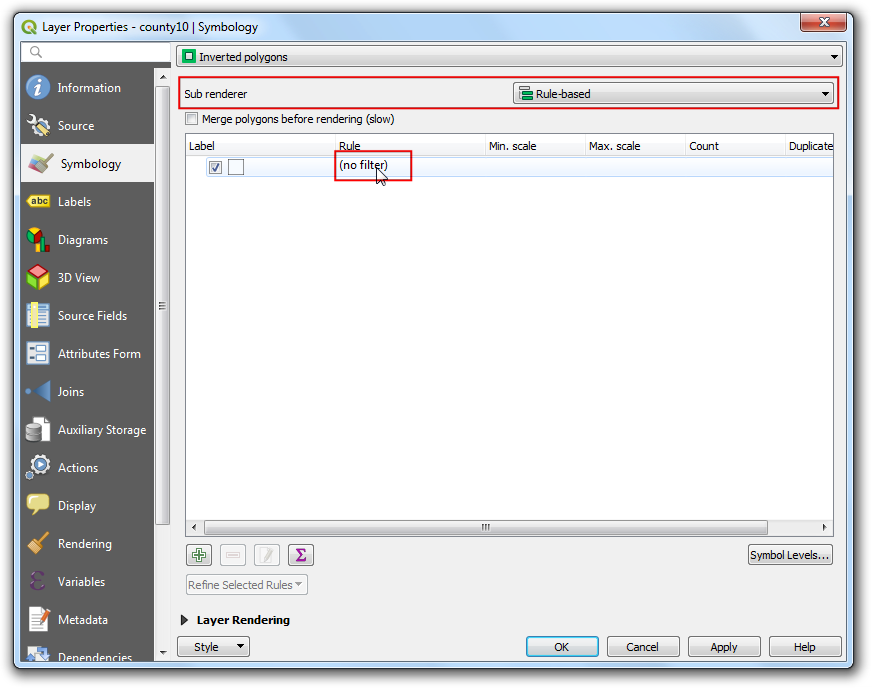

1. 在 符号化 选项卡中，选择 基于规则 作为子渲染器。双击 规则 下的区域。

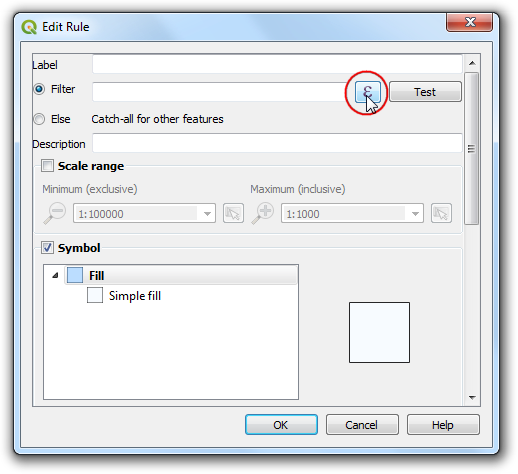

1. 在 编辑规则 对话框中，点击 筛选器 旁边的 表达式 按钮。

1. 在 表达式字符串构建器 中，展开 变量 函数组。@atlas_featureid 变量存储当前所选要素的 id。我们将构建一个仅选择当前所选 Atlas 要素的表达式。输入如下表达式，然后点击 确定。

$id = @atlas_featureid

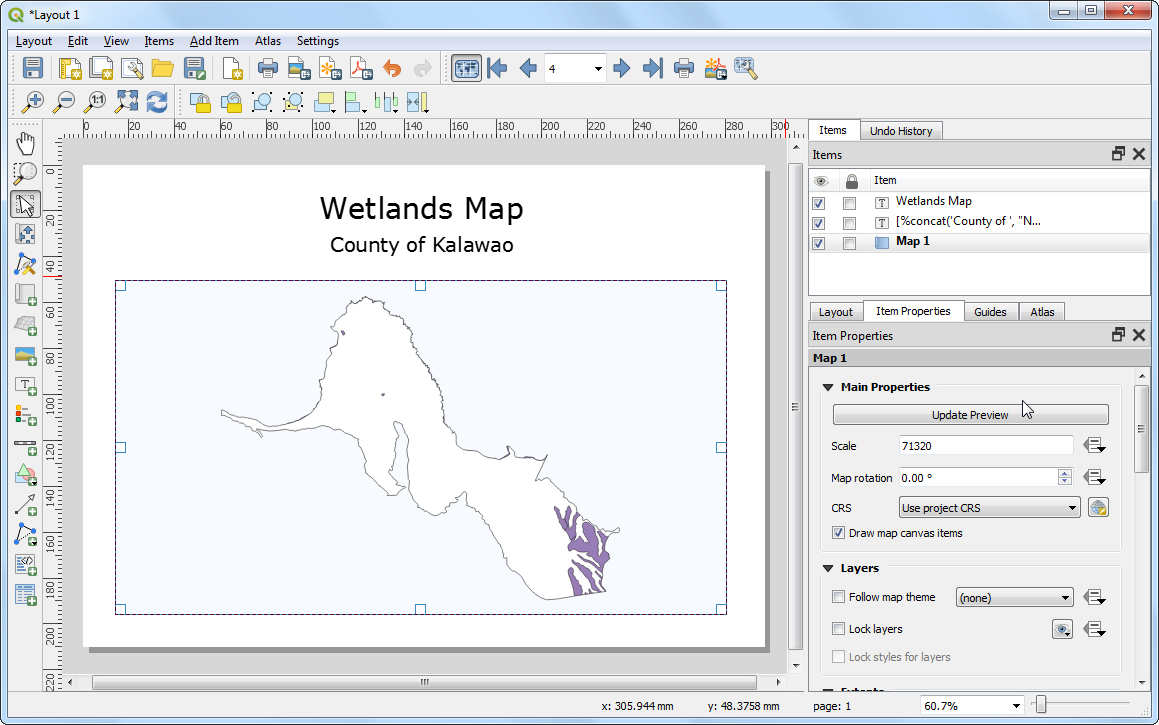

1. 关闭所有中间对话框，切换回 布局 窗口。选择 Map 1 项目，并在 项目属性 选项卡下点击 更新预览 按钮以查看更改。注意，现在只显示覆盖县界的区域。

注意

如果您没有看到 更新预览 按钮，可以先选择另一个项目元素，然后再选择 Map 1，这可能会有所帮助。

1. 现在我们将添加另一个动态标签来显示当前日期。转到 布局 ‣ 添加标签 并在地图上选择区域。点击 插入表达式 按钮。

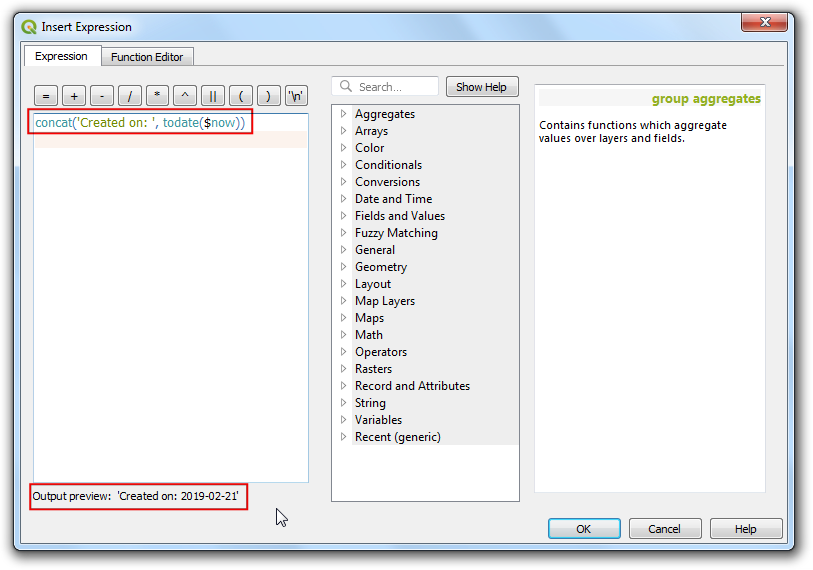

1. 展开 日期和时间 函数组，您将找到 $now 函数。它保存当前系统时间。todate() 函数会将其转换为日期字符串。输入如下表达式，然后点击 确定。

concat('Created on: ', todate($now))

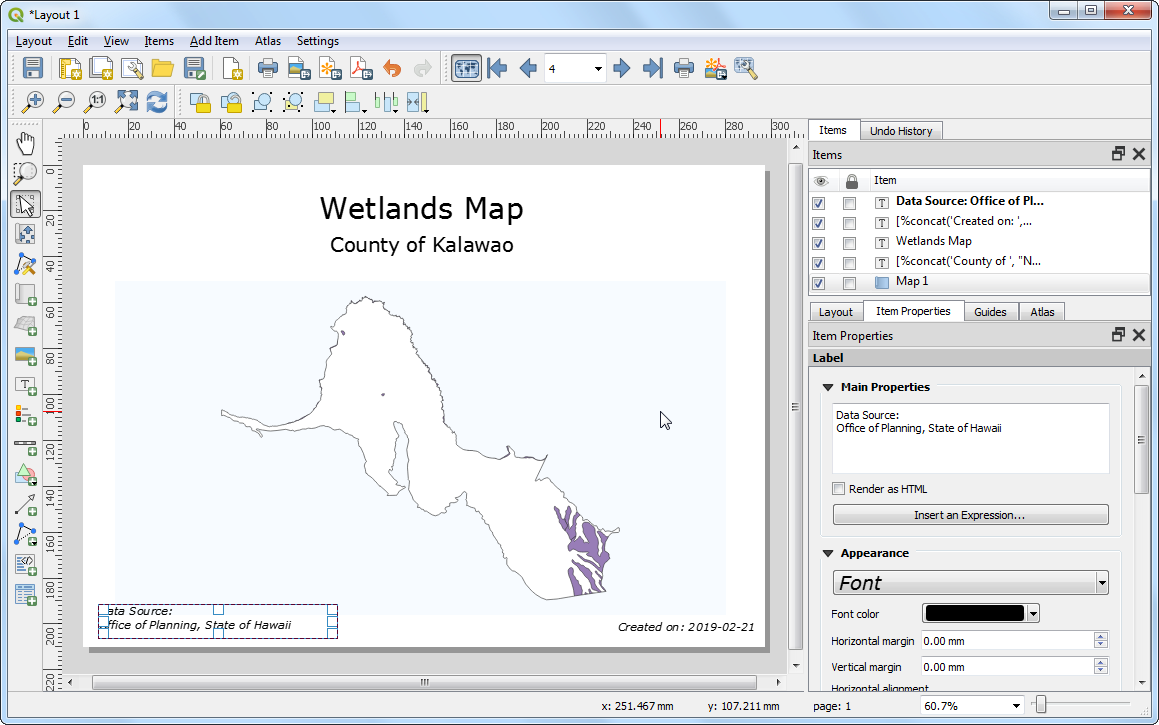

1. 添加另一个标签以注明数据来源。您还可以根据需要添加其他地图元素，如指北针、比例尺等，如制作地图教程所述。

1. 我们将进行最后一次样式改进。切换回 QGIS 主窗口，右键单击 HI_Wetlands_Poly 图层并选择 属性。

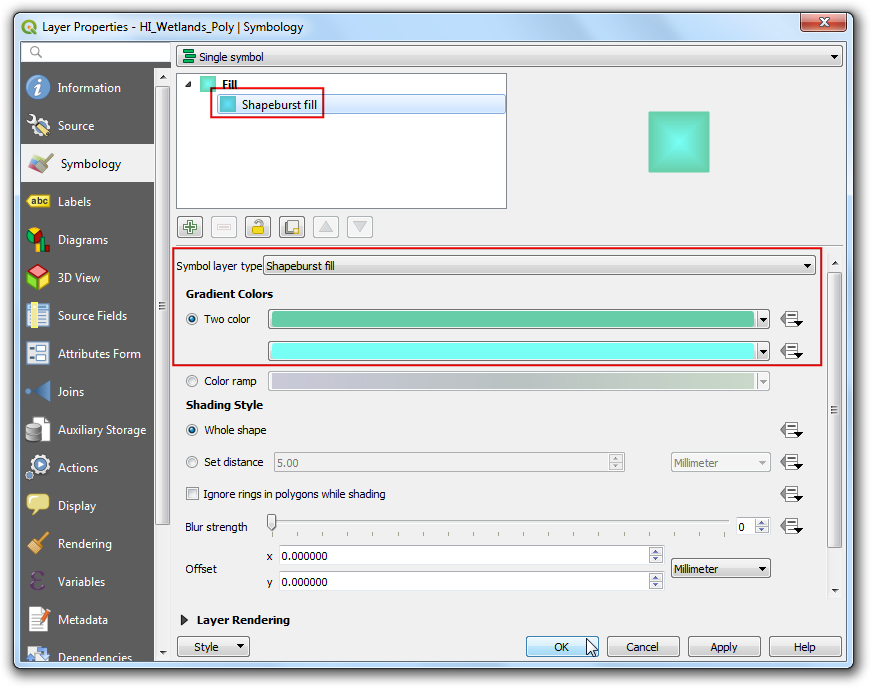

1. 在 符号化 选项卡中，点击 简单填充，然后选择 形状渐变填充 作为符号图层类型。选择 双色 选项，并选择您喜欢的绿色和蓝色色调。点击 确定。

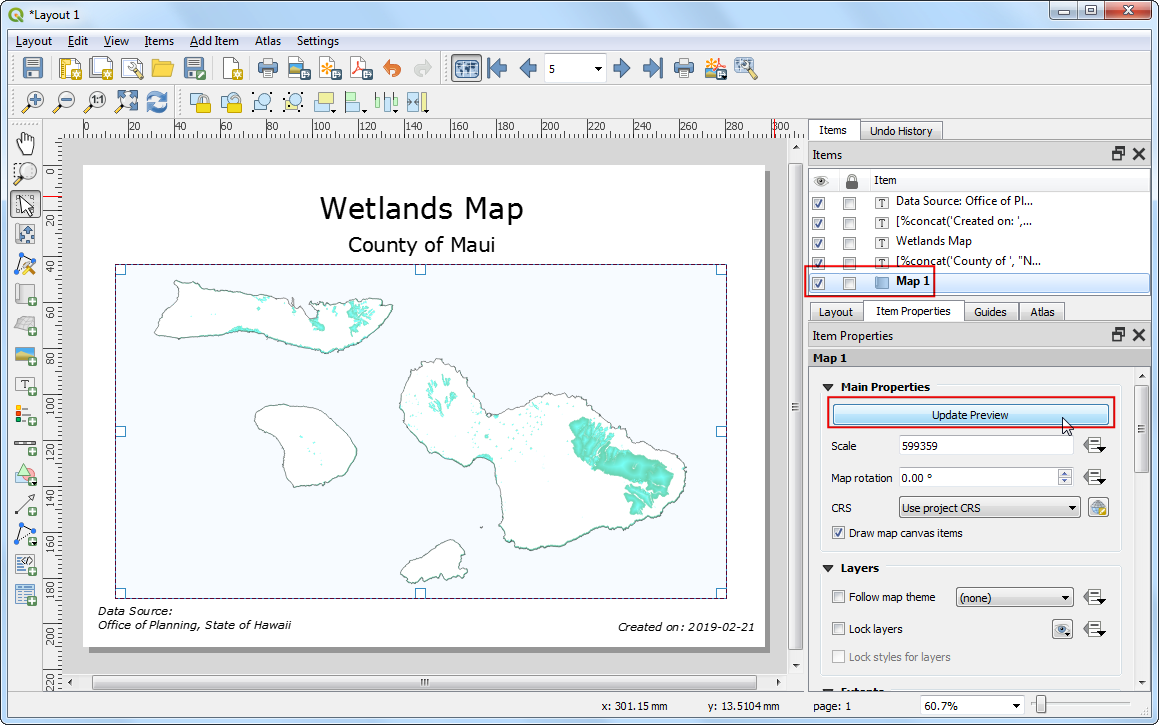

1. 选择 Map 1 项目，并在 项目属性 选项卡下点击 更新预览 按钮以查看更改。

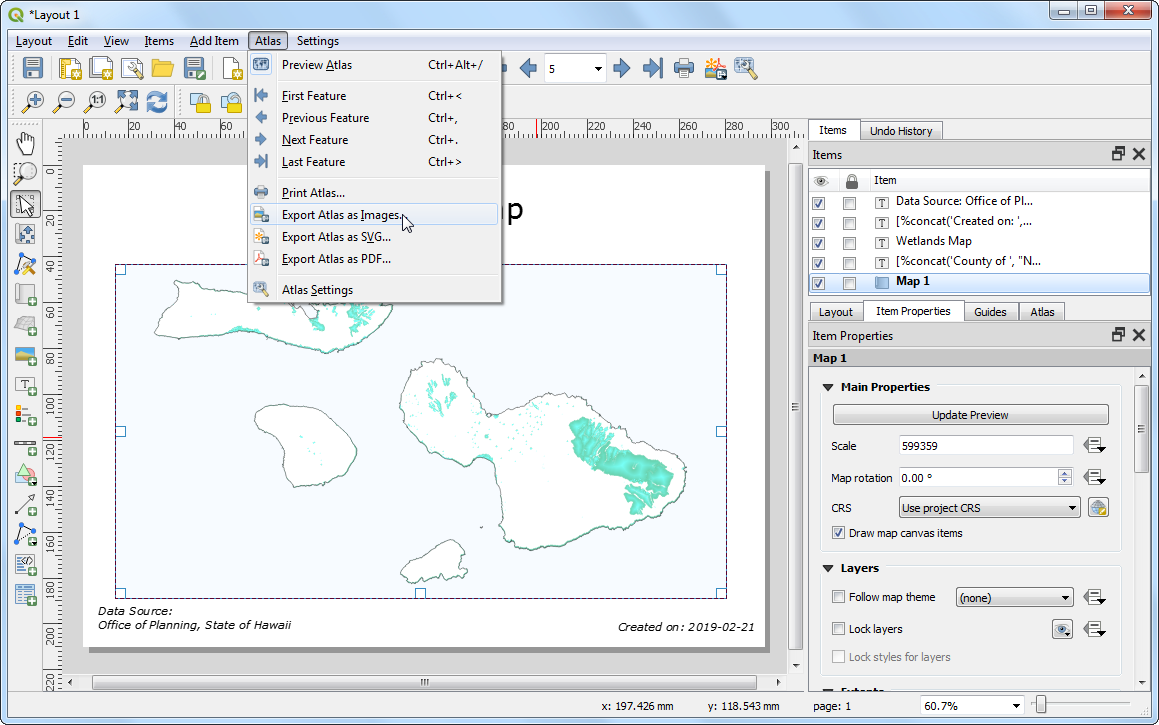

1. 对地图布局和样式满意后，转到 Atlas ‣ 将地图册导出为图像。

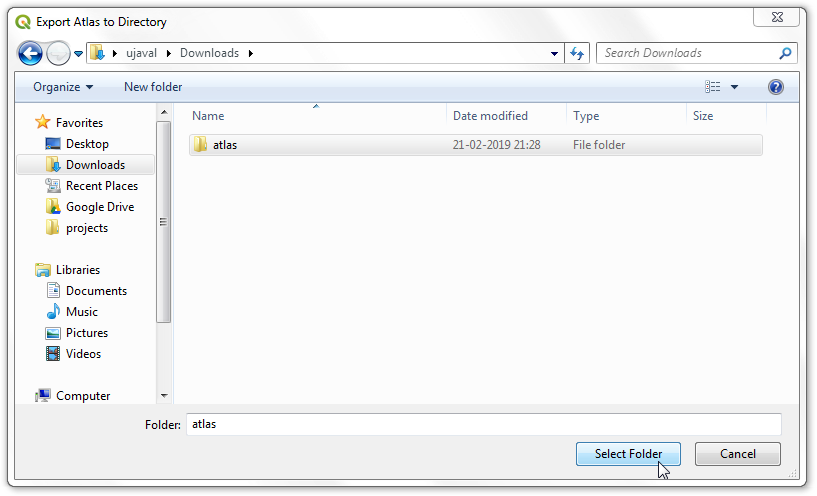

1. 选择计算机上的一个目录，然后点击 选择。

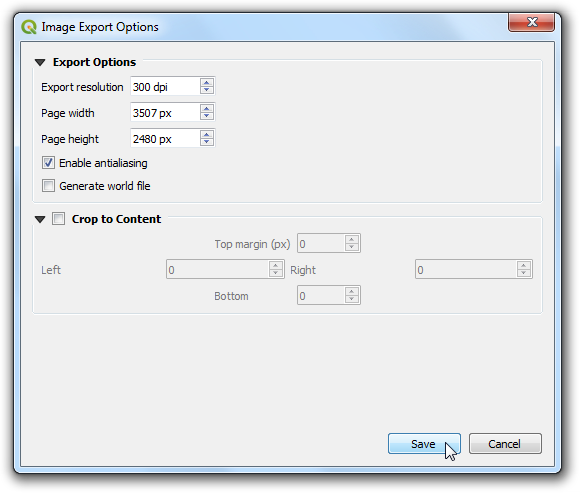

1. 在 图像导出选项 中保留默认设置，然后点击 保存。

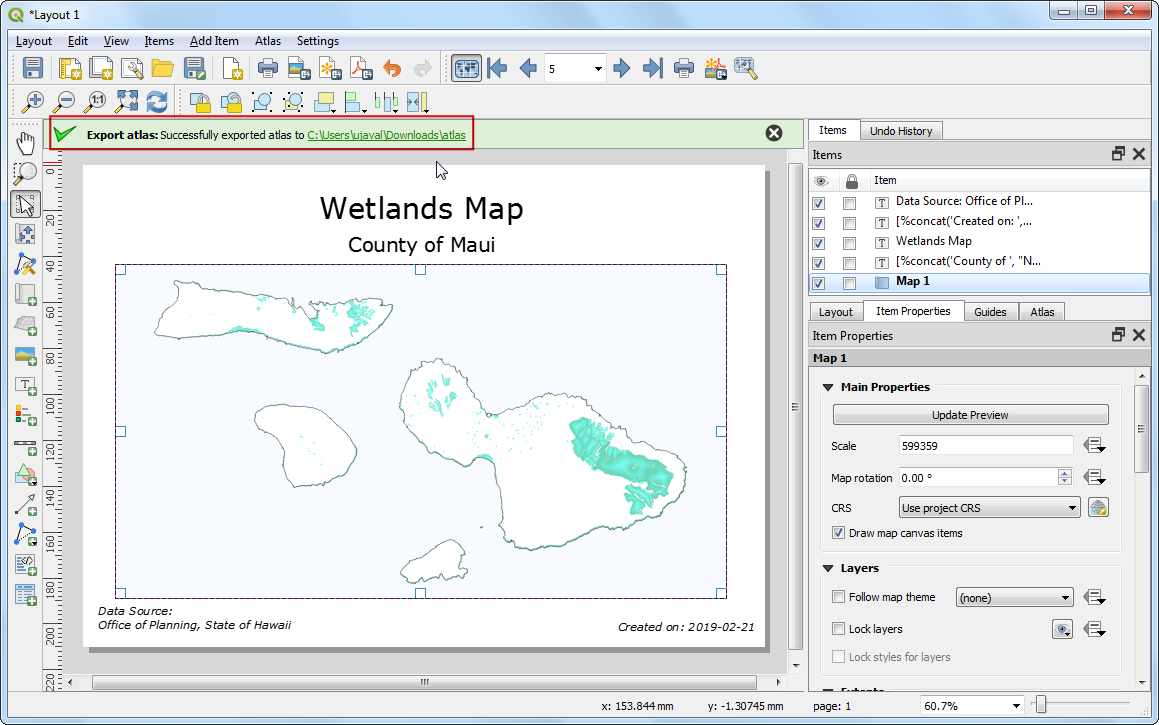

1. Atlas 工具现在将遍历覆盖图层中的每个要素，并根据我们创建的模板创建单独的地图图像。过程完成后，您可以在目录中看到这些图像。

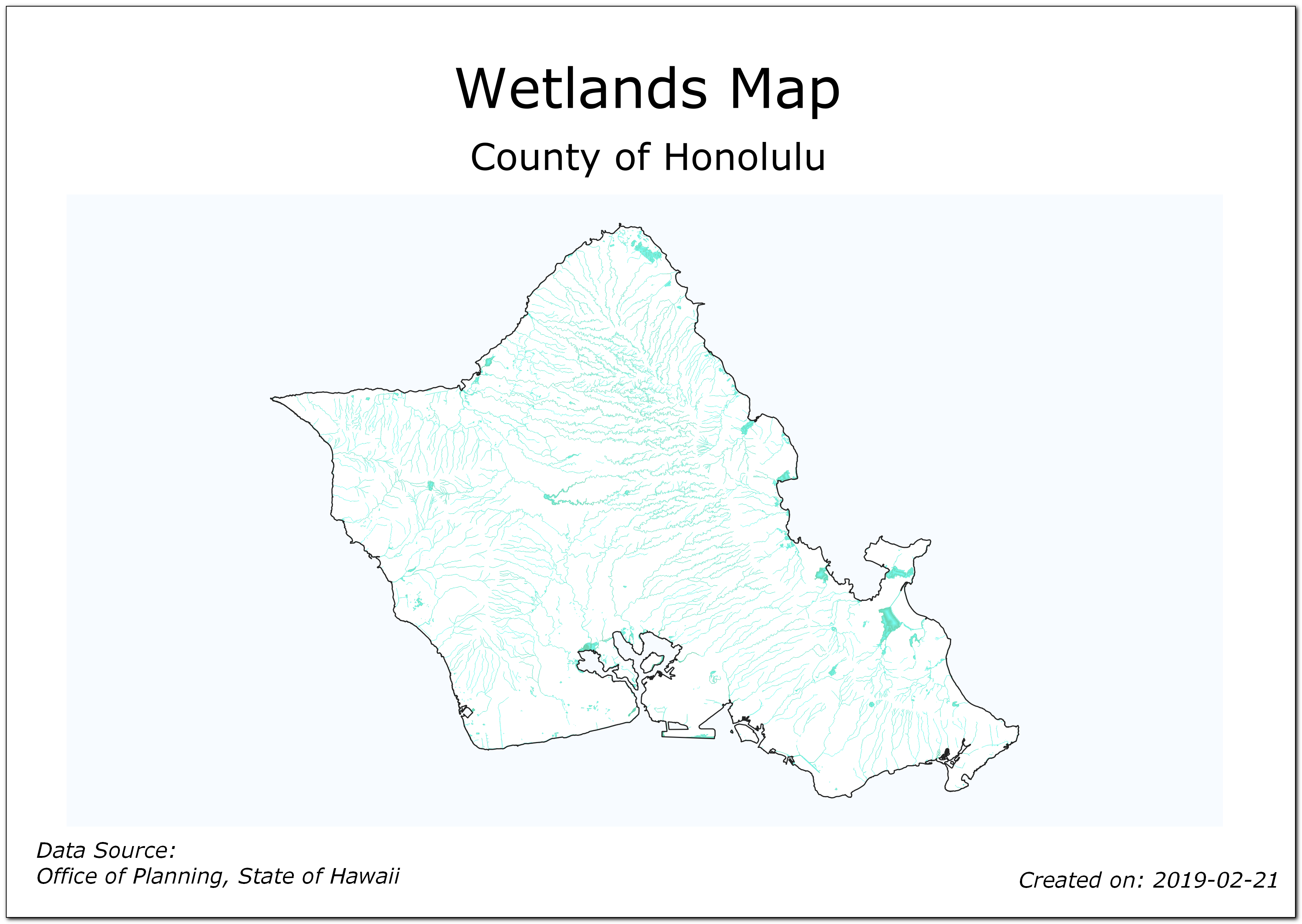

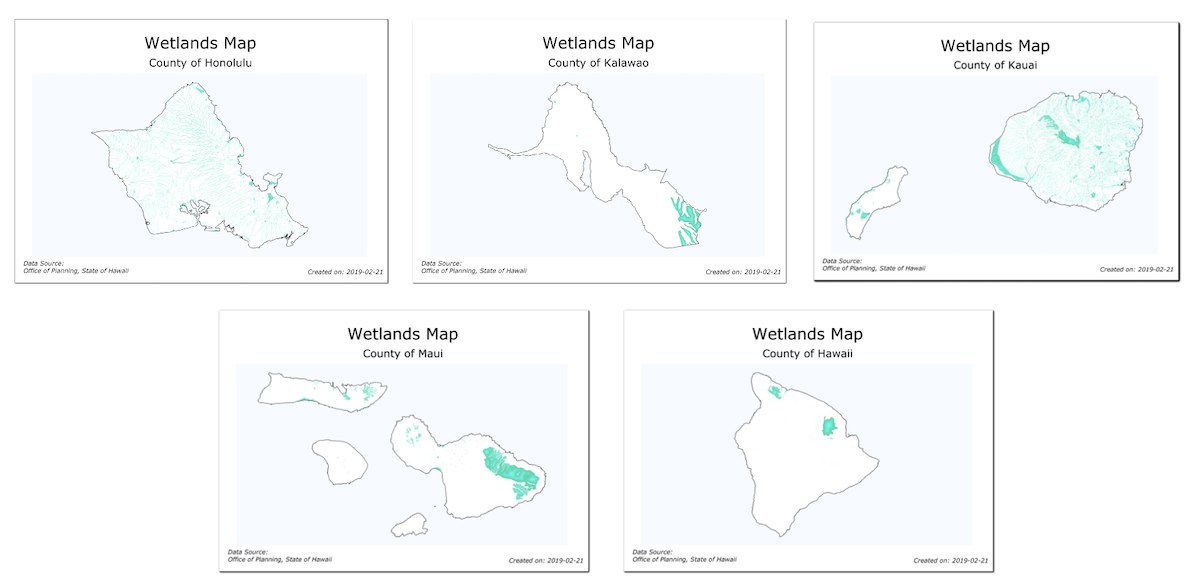

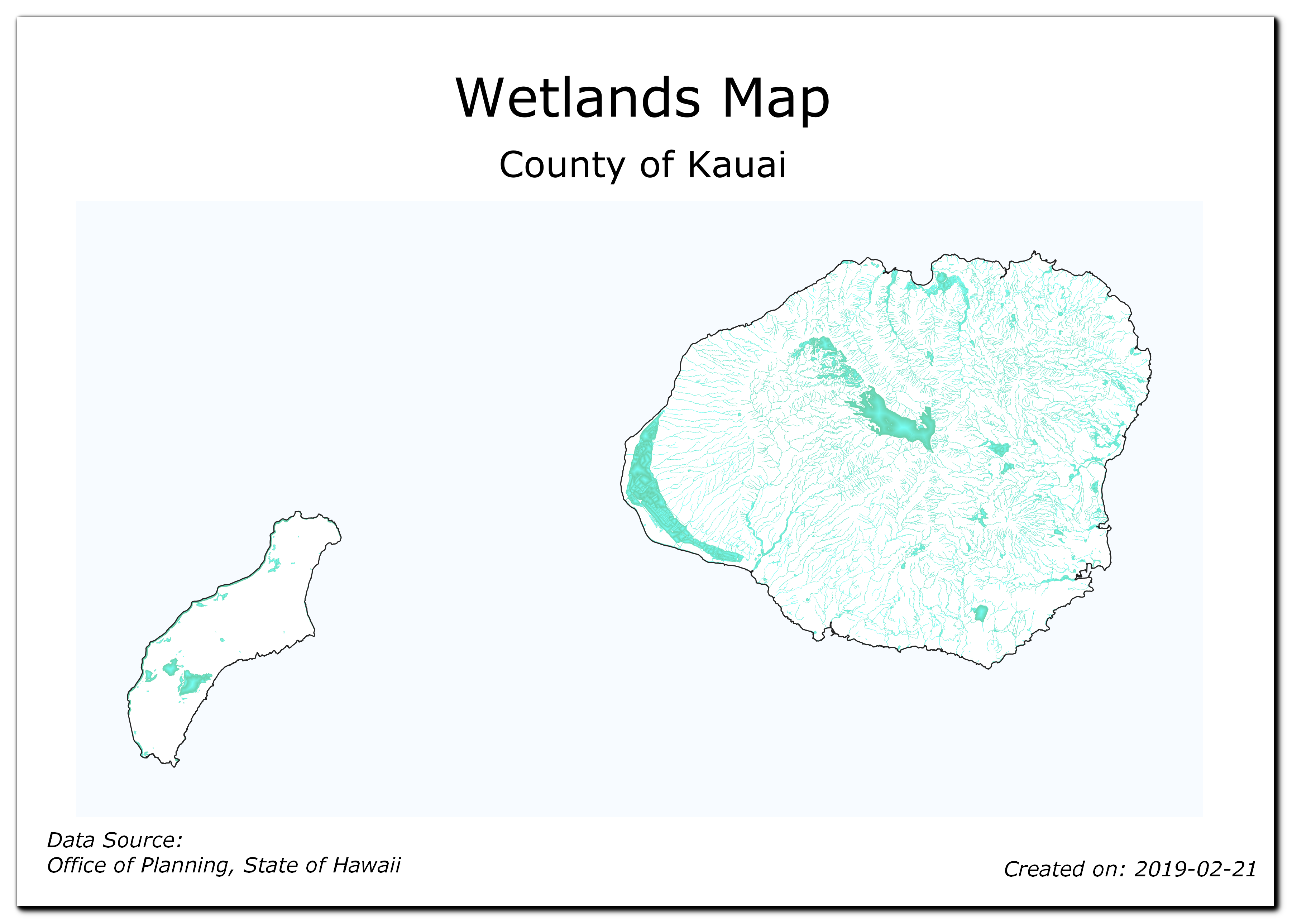

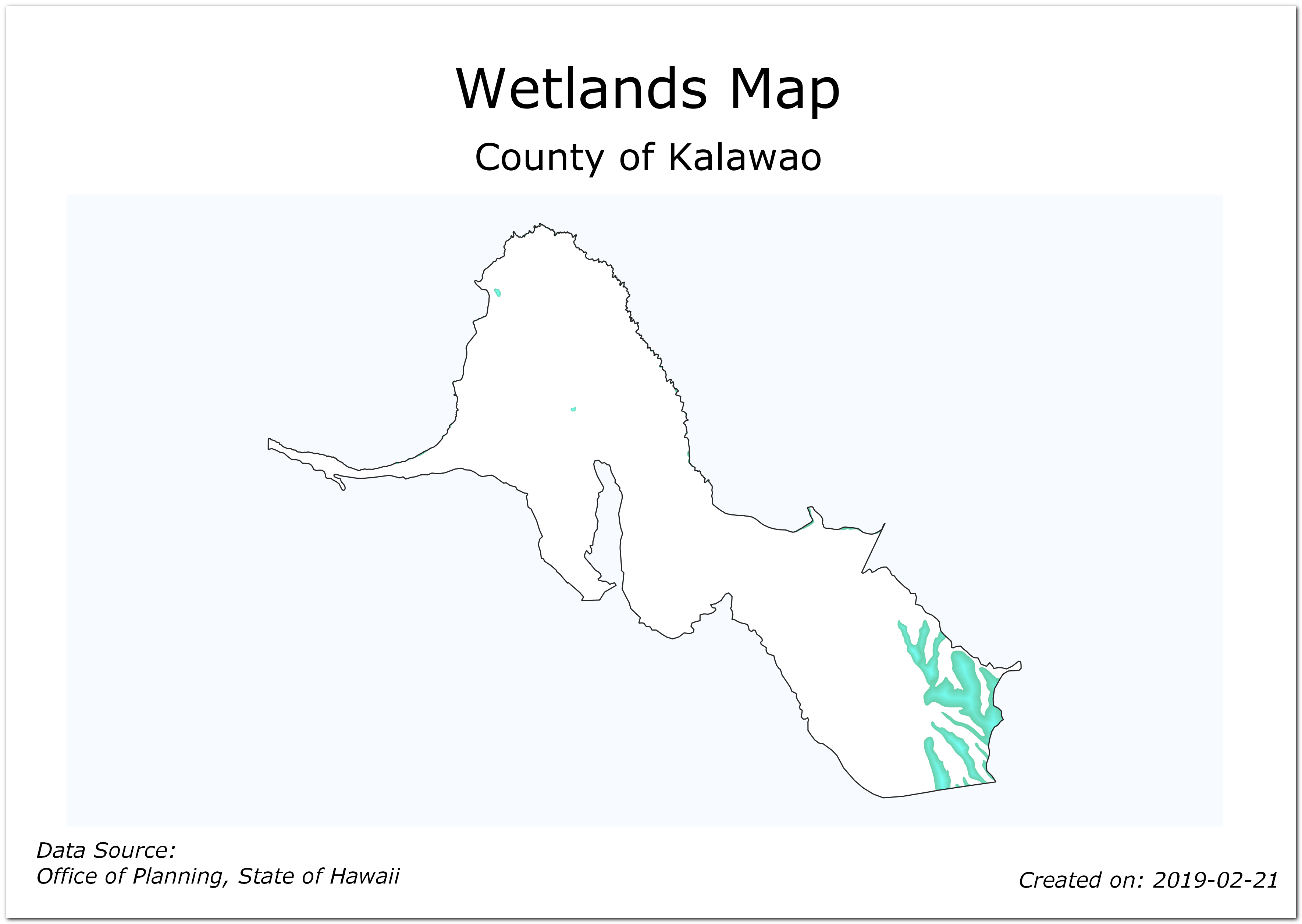

1. 以下是地图图像供参考。

---
