栅格镶嵌与裁剪（QGIS3）¶

本教程将探索在 QGIS 中处理栅格数据的基本技术，例如镶嵌和裁剪。

我们将下载斯里兰卡的 SRTM 分幅高程数据，将它们合并，并将生成的镶嵌结果裁剪至该国边界。

陆地过程分布式活动档案中心（LP DAAC）提供了NASA 航天飞机雷达地形测绘任务（SRTM）全球 1 弧秒数据集作为高程分幅数据。

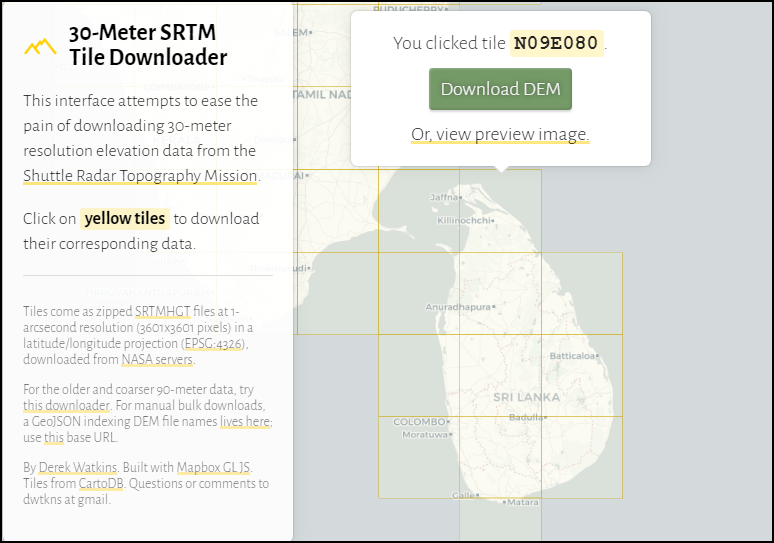

By Derek Watkins 开发的30 米 SRTM 分幅数据下载器提供了一个简单的界面来下载特定区域的分幅数据。下载覆盖斯里兰卡的各个 SRTM 分幅数据。请注意，你需要一个免费的地球数据账户才能下载数据。

../../_images/data120.png

我们还需要来自 Natural Earth 的Admin 0 - 国家 shapefile 文件。

为方便起见，你也可以直接从以下链接下载数据集的副本：

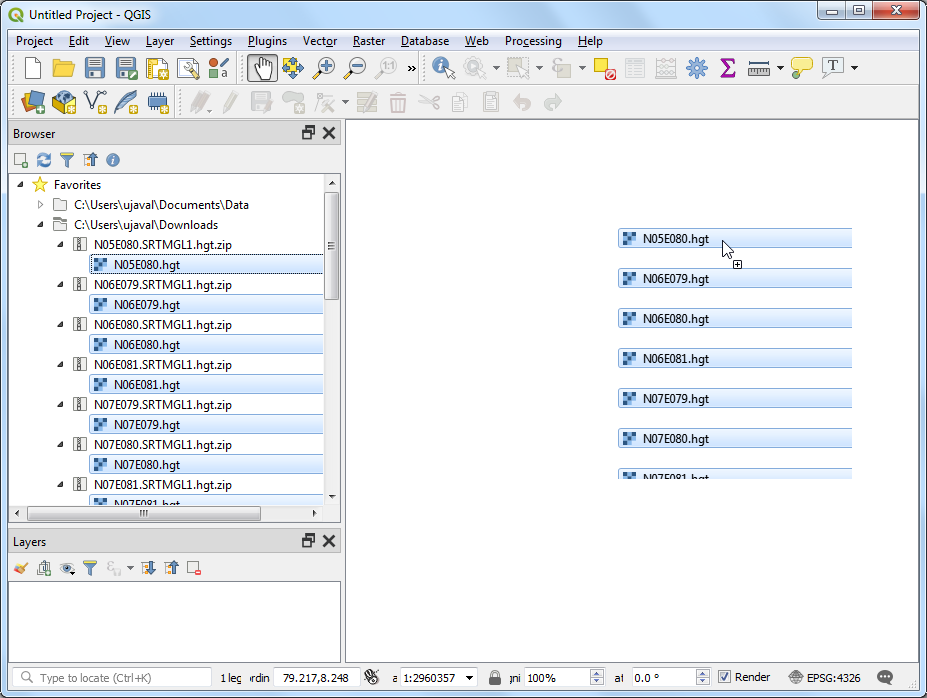

打开 QGIS，在浏览器面板中找到下载的文件。展开各个 ZIP 文件以显示 .hgt 文件。按住 Ctrl 键并选择所有单独的文件。选择后，将它们拖到画布上。

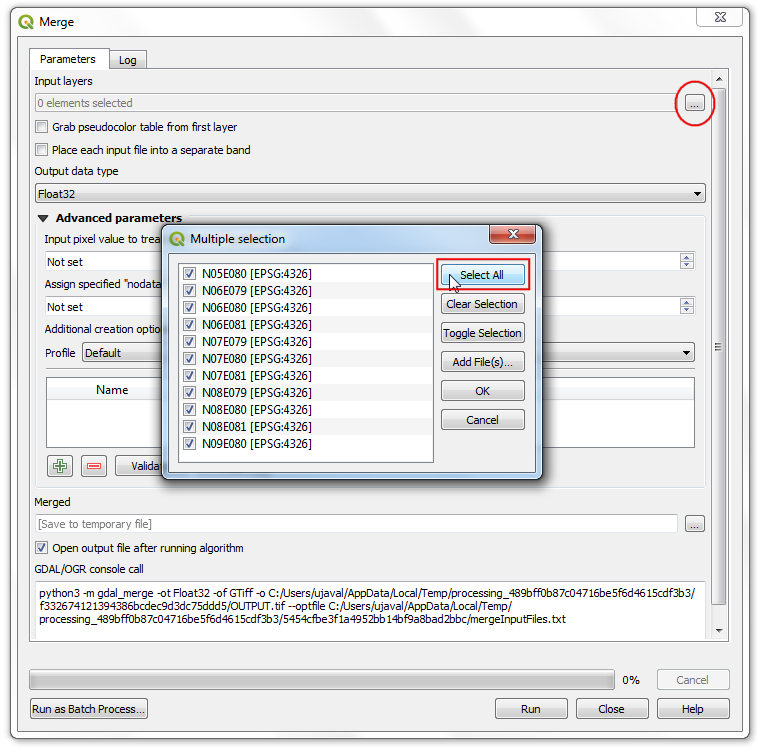

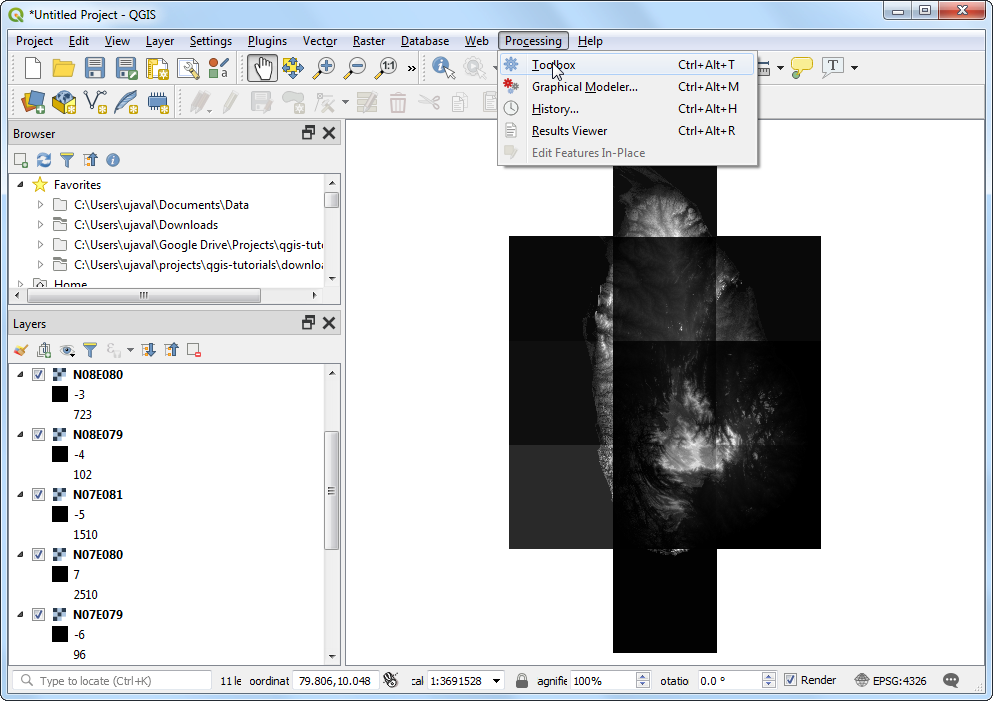

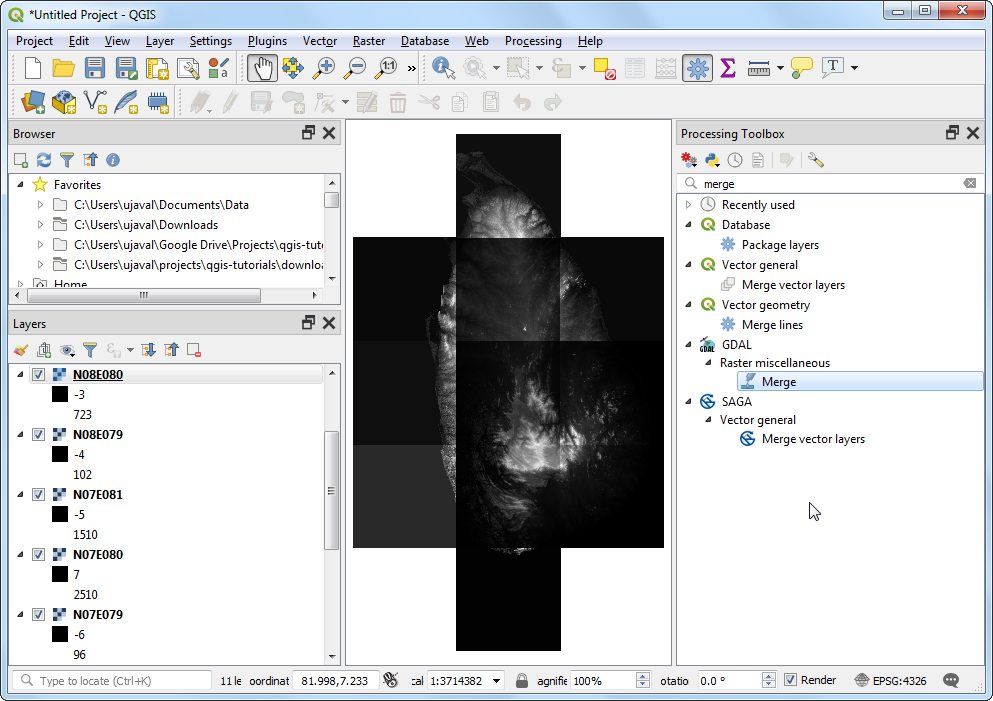

你将看到 11 个单独的图层加载到图层面板中并显示在画布上。我们将把这些单独的分幅合并成一个单一的镶嵌图层。转到 Processing（处理）‣ Toolbox（工具箱）。

如数据集图层详情中所述，输入数据类型是16 位有符号整数。为了保持数据完整性，我们应该为合并后的图层保留相同的数据类型。选择 Int16 作为 Output data type（输出数据类型）。默认的输出数据格式是 GeoTiff。如果不压缩，GeoTiff 文件可能会非常大。选择 High Compression（高压缩） 作为 Profile（配置文件）。点击 Run（运行）。

你将看到 Merged 图层包含了来自各个输入分幅的合并高程数据。默认的可视化效果只显示 0-255 范围内的像素值。但我们的数据包含值在 -14 到 2371 的像素，导致渲染对比度很低。让我们将其更改为更好的可视化效果。点击图层面板中的“打开图层样式化面板”按钮。

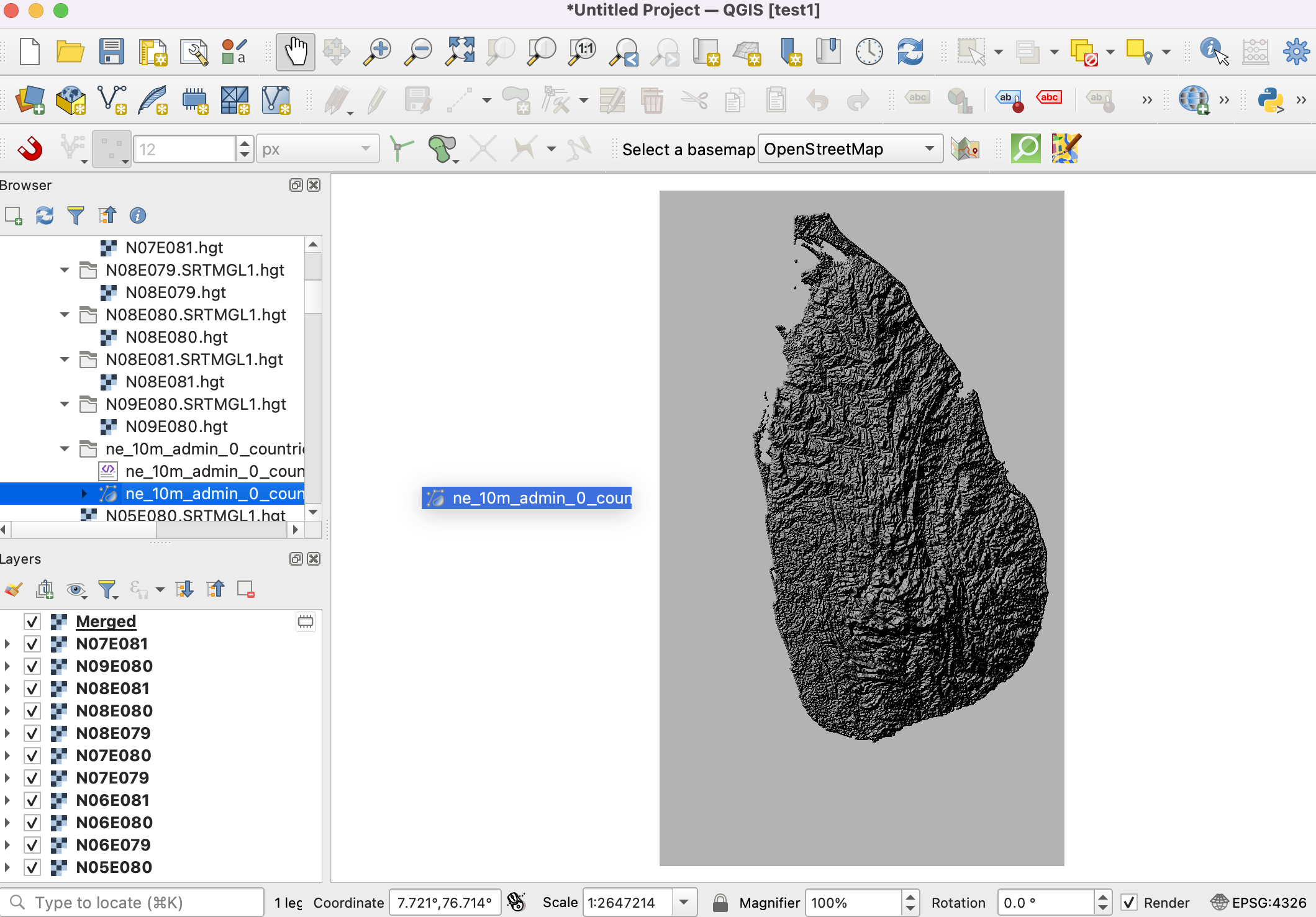

处理栅格数据时的另一个常见操作是根据你的感兴趣区域裁剪栅格。在本教程中，我们将把合并后的图层裁剪到斯里兰卡的国家边界。找到下载的 ne_10m_admin_0_countries.zip 文件并展开它。将 ne_10m_admin_0_countries.shp 文件拖到画布上。

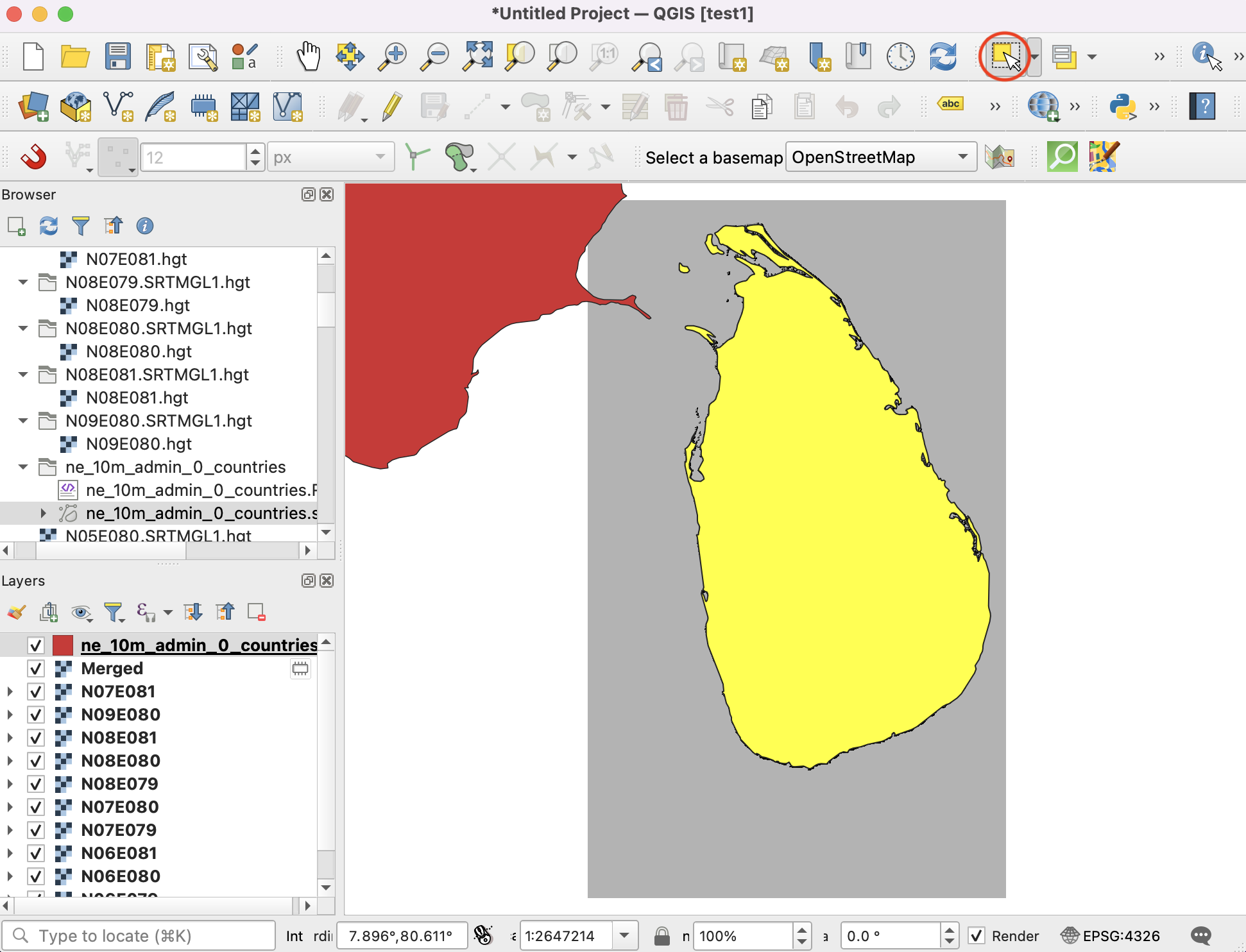

在图层面板中选择新添加的 ne_10m_admin_0_countries 图层。点击属性工具栏上的“按区域或单机选择要素”按钮。选中后，点击斯里兰卡的多边形以选择它。

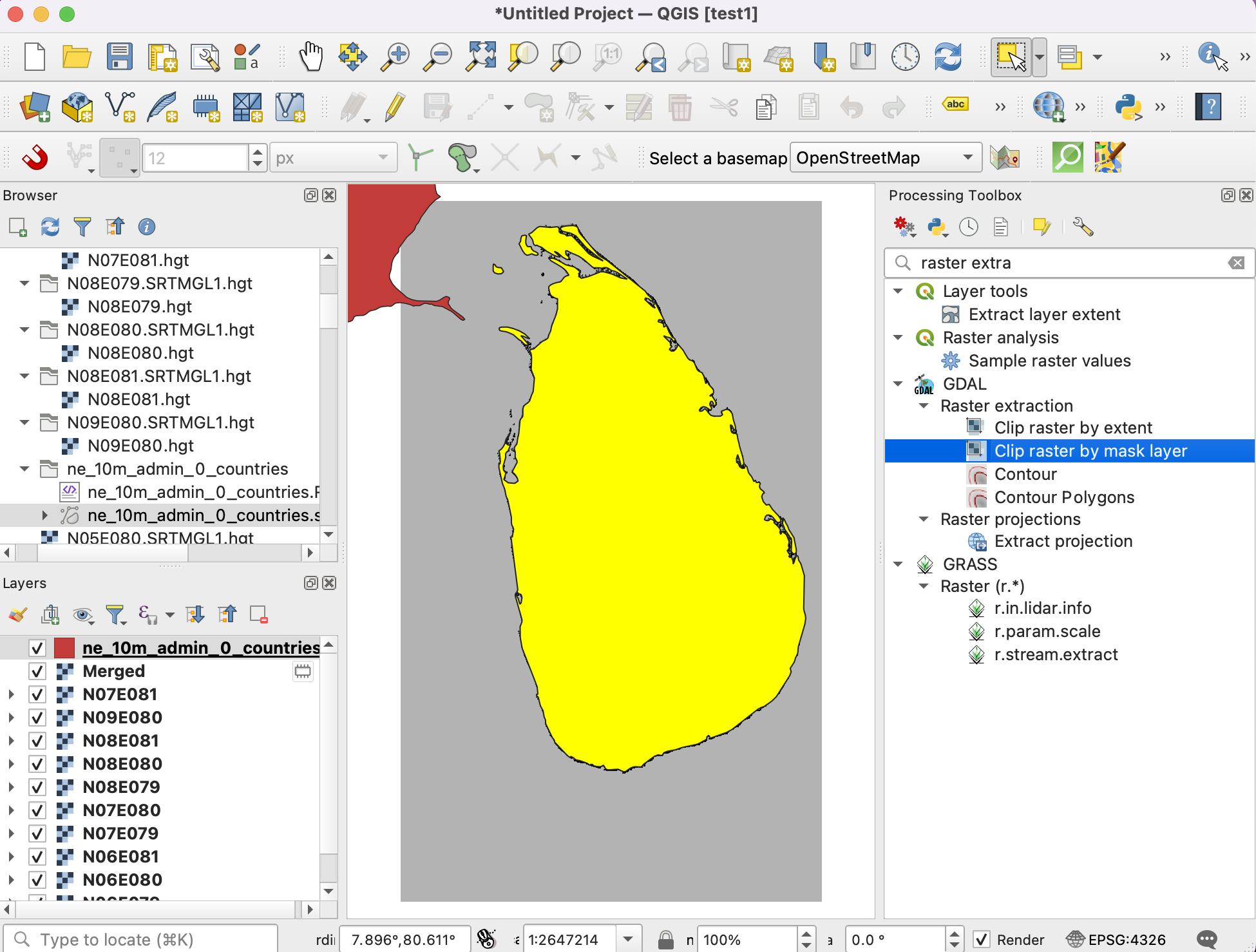

保持此选择状态，打开 Processing（处理）‣ Toolbox（工具箱）。搜索并找到 GDAL ‣ Raster extraction（栅格提取）‣ Clip raster by mask layer（按掩膜图层裁剪栅格）工具。双击以启动它。

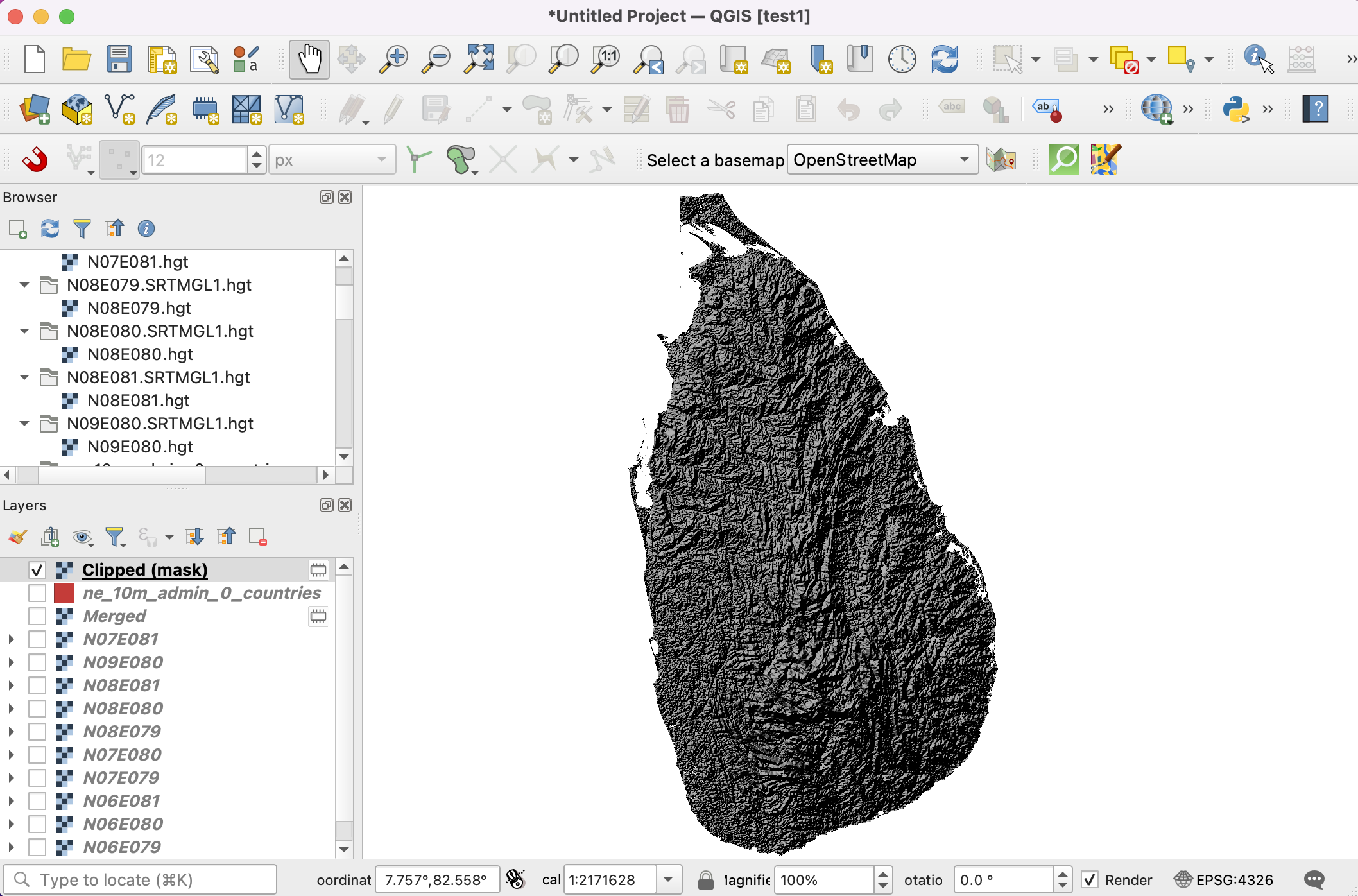

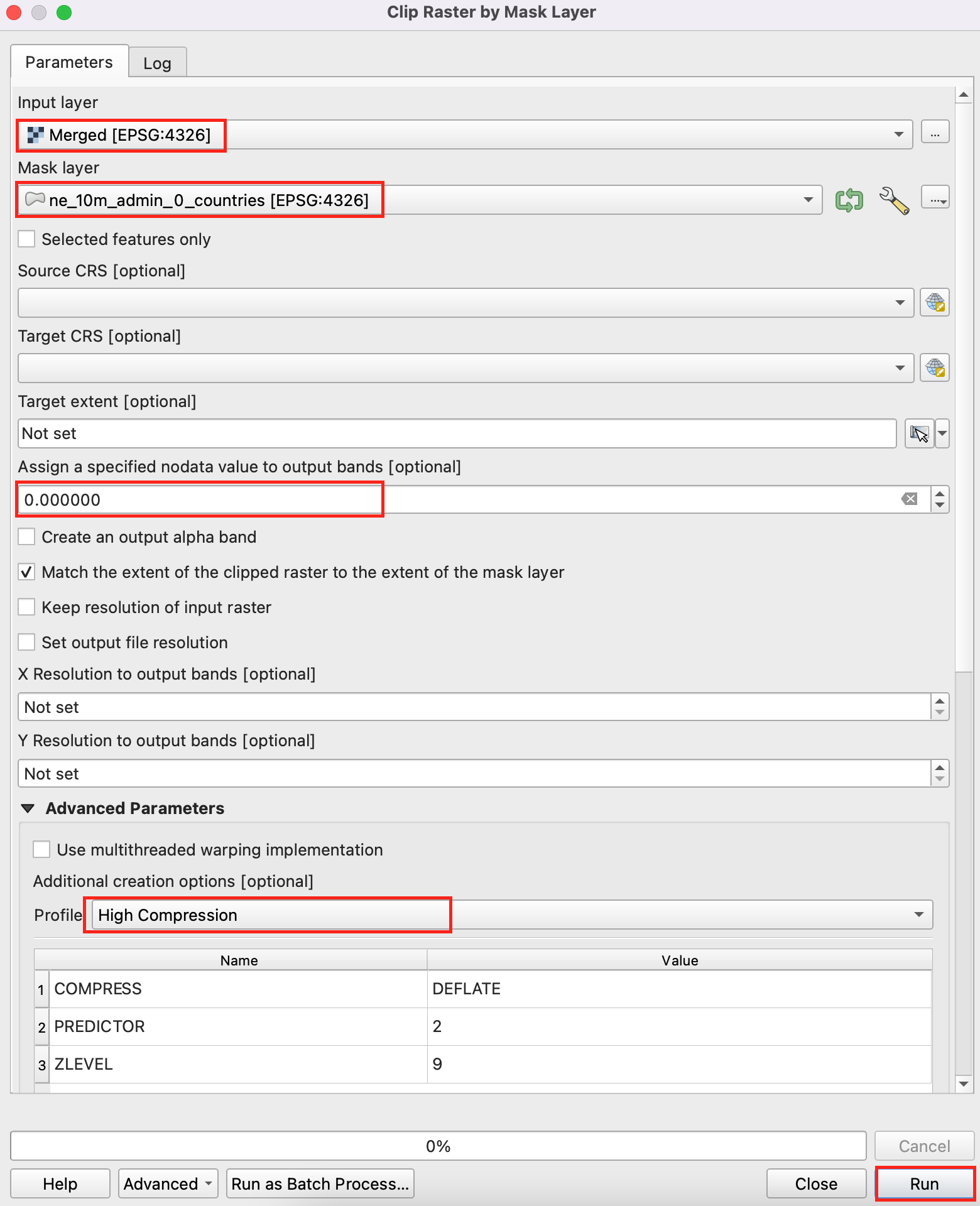

在按掩膜图层裁剪栅格对话框中，将 Merged 设置为 Input Layer（输入图层）。选择 ne_10m_admin_0_countries 作为 Mask layer（掩膜图层），并勾选 Selected features only（仅选定的要素）复选框。输入 0.0000 作为 Assign a specified nodata value to output bands（为输出波段分配指定的无数据值）。和之前一样，选择 High compression（高压缩） 作为 Profile（配置文件）。点击 Run（运行）。
