沿路径确定可视性

来源：https://vis-webcontent.s3.amazonaws.com/quickguides/Terrain+Analysis/Viewshed+Route/index.html#/

课程内容

第 1 课，共 1 课

沿路径确定可视性

路径分析涉及许多不同的因素。可视域分析就是其中一个组成部分，它可以帮助确定沿路径的可视性。

在本快速指南中，您将使用 可视域分析工具 来：

打开并显示相互配准的数字表面模型和正射影像。
确定车辆沿用户定义路径移动时，从车辆上可见的区域。您将逐步查看紧密排列的观察点，以了解可视域结果。
对可视域结果进行动画演示。

示例数据

请下载下方的示例数据。然后将 .zip 文件的内容解压到本地目录。

[OpenDC_DSM_Ortho.zip

393.6 MB

下载](assets/OpenDC_DSM_Ortho.zip)

打开并显示图像

从菜单栏中选择 文件 > 打开。会出现一个打开对话框。
转到保存示例数据的目录。选择 OpenDC_DSM.dat 并 单击打开。
单击工具栏中的 缩放到全图 按钮。

该 DSM 覆盖华盛顿特区的一小块区域。源文件可从 OpenDC 数据目录（在新标签页中打开）获取。像素值代表海拔高度（以米为单位）。

再次选择 文件 > 打开，并选择文件 OpenDC_Orthophoto.dat。一张真彩色正射影像覆盖在 DSM 之上。其覆盖的地理范围与 DSM 相同。

正射影像的空间分辨率（3 英寸，或 7.62 厘米）比 DSM（1 米）精细得多。

开始可视域分析

在工具栏中，单击 可视域分析 按钮。

ENVI 会向图层管理器添加一个"Viewshed Seen Area"（可视域可见区域）ROI 图层。该图层将显示从观察点可见的区域。此 ROI 图层未附加到图层管理器中的任何栅格。这允许您在图层堆栈中上下移动它，并独立调整其透明度。

应用程序的右下角会打开一个选项选项卡。

与可视域关联的高程和高度值是从 DSM 中提取的，而不是从可见影像中提取的。可视域的默认范围为 250 米，水平视场角为 360°。

在可视域工具属性中，更改以下设置：
水平视场角：360 度
顶点间隔：5 米
其他设置保持默认值。
在图像窗口中右键单击并选择 新建 > 折线路径。

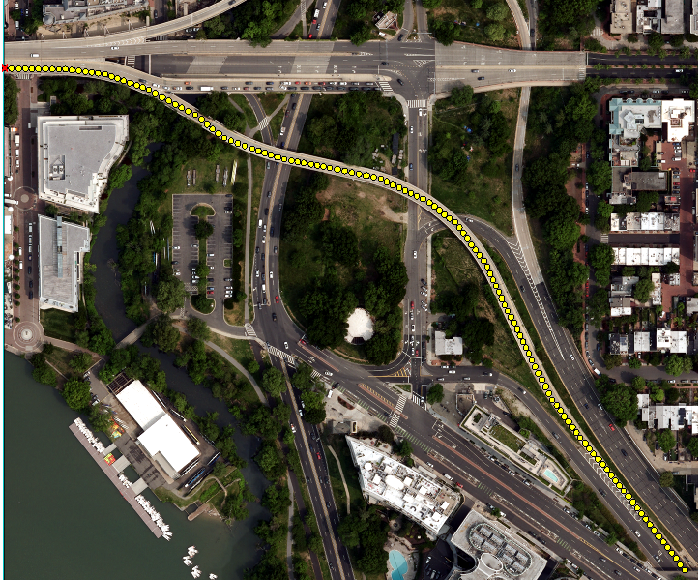

单击路径的起点，然后点击以沿着整个路径绘制折线段。结束时，右键单击并选择 完成并接受折线。黄色顶点标记了沿路径的所有观察点，彼此间隔 5 米。请参见下面的示例。

单击任意观察点以确定从该点可以看到什么。一个红色圆圈标记出选定的顶点。

单击观察点，然后按键盘上的左或右箭头键。这将使您移动到路径中的下一个观察点。您可以观察到可视性如何从一个点变化到另一个点。或者，按住箭头键可以连续地逐个遍历观察点。

您的路径上是否有任何点是完全不可见的？在这些点上，树木等障碍物可能阻挡了所有方向的视野。

要显示沿路径被隐藏的区域，请将 显示图层 属性设置为两者。可选地，增加"Viewshed Hidden Area"（可视域隐藏区域）图层的透明度。可视域的半径由 范围(米) 属性决定。在以下示例中，范围(米) 值为 100 米。

对可视域进行动画演示

除了使用箭头键从一个点移动到另一个点，您还可以沿着路径对可视域进行动画演示。

找到选项选项卡底部的播放器按钮：

单击 向前播放 按钮开始动画。它将逐步遍历顶点，显示每个点的可视域。如果您在图像上绘制了多条路径，动画将按照路径绘制的顺序，首先完整遍历第一条路径，然后依次遍历每条后续路径。
单击暂停按钮。动画停止。
单击 来回播放 按钮。动画向前播放到路径末端，然后反向播放动画。
可选：单击 保存为 MPEG 按钮并指定输出文件名，将动画保存为视频文件。
本练习到此结束。

对规划路线的可视域评估可以发现潜在的瓶颈点，否则这些瓶颈点可能不会被发现。在地图上看起来最短、最理想的路线，由于存在多个盲点，可能是一个糟糕的选择。您可能会发现，一条更长但可视性更好的路线是更可取的。

请参阅以下快速指南，了解其他可视域分析功能：

可视域分析：确定单个观察点的可视性
可视域分析：确定区域的可视性
