运行振幅变化检测 (ACD)

来源: https://vis-webcontent.s3.amazonaws.com/quickguides/SAR+Essentials/Run+Amplitude+Change+Detection/index.html#/

1 课中的第 1 课

运行振幅变化检测 (ACD)

在本快速指南中，您将：

• 了解如何使用 ACD 来监测大范围地理区域内发生的大规模变化。
• 打开并显示两张不同日期、在直布罗陀湾港口的重叠单视复型 (SLC) 图像。
• 创建一个 ACD 分类图像，以揭示八天时间内船舶位置的变化。

示例数据

本快速指南中的练习使用两张 Capella SLC 图像进行演示。请下载下面的 ZIP 文件并将其内容解压缩到您计算机上的一个目录中。

[SAREssentials_ACD.zip

1.1 GB

下载](assets/SAREssentials_ACD.zip)

• 文件名：Capella_Gibraltar_2021-07-30_slc 和 Capella_Gibraltar_2021-08-07_slc。同时包含 ENVI 头文件 (.hdr) 和 ENVI SARScape 文件 (.sml)。
• 获取日期：2021 年 7 月 30 日和 8 月 7 日
• 处理说明：源数据集是国家图像传输格式 (NITF) 的传感器无关复型数据 (SICD) 文件，需要 ENVI NITF/NSIF 模块才能读取。由于并非所有用户都拥有 ENVI NITF/NSIF 模块，我们使用了 SAR 基础数据处理 工具中的"导入数据"选项来创建 SARscape 格式而非 SICD 的 SLC 图像。
• 来源：Capella Space 开放数据(在新标签页中打开)，Attribution 4.0 International (CC BY 4.0)(在新标签页中打开) 许可证。源 ID 为 CAPELLA_C03_SP_SLC_HH_20210730095929_20210730095932 和 CAPELLA_C03_SP_SLC_HH_20210807095836_20210807095839。

背景

振幅变化检测 (ACD) 检查来自不同日期的两幅振幅图像之间的后向散射比。在 ACD 图像中，蓝色像素表示新特征，而红色像素表示不再存在的特征。ACD 最适用于大范围地理区域内发生的大规模变化。

数据要求

用于 ACD 的 SLC 图像必须具有相同的：

• 频率
• 极化方式：VV、HH、VH 或 HV
• 轨道方向：升轨（北向南飞行）或降轨（南向北飞行）
• 采集模式：即聚束（首选）、条带、滑动条带、驻留等。
• 入射角和方位角：差异不超过 3 度

ACD 适用于幅度或功率数据，这些数据可以从输入的 SLC 数据或斜距/地距几何中的功率图像导出。另外两个工作流（CCD 和 ACD+CCD）基于相干产品进行分类，仅接受 SLC 输入数据，因为它们依赖于幅度和相位。

提示：要检查您的图像是否适合 ACD，请在 工具箱 的 SAR Essentials 文件夹中运行 SAR 兼容性检查 工具。更多信息请参阅 SAR Essentials: Check Data Compatibility 快速指南。

打开并显示 Capella SLC 图像

1 启动 ENVI。
2 从 菜单栏 中选择 文件 > 打开。出现一个打开对话框。
3 使用 Ctrl 键多选以下文件，然后单击打开： Capella_Gibraltar_2021-07-30_slc
Capella_Gibraltar_2021-08-07_slc
4 等待 状态栏 中构建栅格金字塔，然后单击 工具栏 中的 缩放到全图 按钮。两幅图像均以其全范围显示。在下方的截图中，首先显示的是 7 月 30 日的图像：

两幅图像覆盖了西班牙阿尔赫西拉斯以东的直布罗陀湾部分区域。这些图像沿北到南方向翻转，因为它们是降轨（南到北）轨道获取的。

Google Earth 影像显示这是一个商业港口，有货船和集装箱。

与其他 SLC 图像一样，Capella 图像代表斜距几何，尚未进行地理配准或地形效应校正。它们适合用于 ACD，因为它们的入射角仅相差 1.3 度，方位角相差 1.2 度。

运行 SAR 振幅变化检测工具

1 转到 工具箱，展开 SAR Essentials > 变化检测 文件夹。
2 双击 SAR 振幅变化检测。出现 SAR 振幅变化检测 工具。输入选项卡处于活动状态。

选择输入文件

1 单击 前期影像 旁边的浏览按钮。出现文件选择对话框。
2 选择文件 Capella_Gibraltar_2021-07-30_slc.sml 并单击打开。
3 单击 后期影像 旁边的浏览按钮。
4 选择文件 Capella_Gibraltar_2021-08-07_slc.sml 并单击打开。
5 将 空间子集 字段留空。此选项用于选择预定义的感兴趣区域 shapefile。您将处理整个图像。

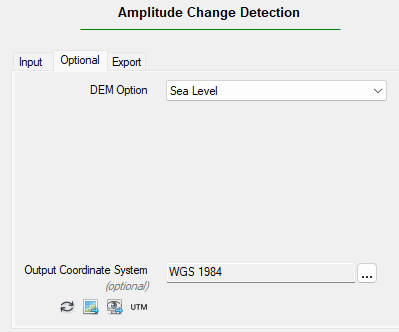

6 单击 可选参数 选项卡。
7 单击 DEM 选项 下拉列表并选择 海平面。
8 对于 输出坐标系，保留默认值 WGS 1984。

设置导出选项

1 在 格网尺寸 字段中，输入值 3 米。尽管 Capella 图像分辨率约为 0.5 米，但将格网尺寸增加到 3 米将加快处理速度并减少最终结果中的噪声。
2 在 生成产品 列表中，选择 滤波后分类。
3 滤波后的分类图像将写入 ENVI 输出目录 首选项中指定的目录。要指定不同的输出文件夹，请单击 输出文件夹 旁边的浏览按钮并选择一个不同的文件夹。

4 单击 下一步 按钮。处理需要几秒钟完成。完成后，一个临时的变化检测图像被添加到 图层管理器 并显示在 图像窗口 中。ACD 工具进入 变化检测阈值 步骤。ACD 过程尚未完成；接下来您需要查看变化检测图像并确定合适的阈值设置。
5 在 图层管理器 中，取消勾选两个 Capella 图像以隐藏它们。仅显示变化检测图像。

查看变化检测图像和阈值设置

红色像素表示在 8 月 7 日不再存在的特征，而蓝色特征表示在 8 月 7 日出现的新特征。

振幅比阈值 值决定了分类图像应显示多少变化。增加阈值将显示该时间段内最高程度的变化，同时抑制背景噪声。

1 将 振幅比阈值 值设置为 9，然后单击 下一步。出现 分类平滑 面板，并显示一幅分类图像。
2 查看 图层管理器，注意分类图像有四个类别："未分类"（黑色）、"无变化"（灰色）、"增加"（蓝色）和"减少"（红色）。 "增加"类别代表 8 月 7 日的新特征，而"减少"类别代表 7 月 30 日存在但 8 月 7 日不存在的特征。

平滑分类图像

此步骤是可选的；您可以通过滤除小像素组并将剩余像素聚集成簇来清理分类图像。此步骤移除了您在初始分类图像中看到的大部分斑点噪声。

1 默认的 核大小 值是 3。启用预览选项以查看使用此值时最终分类的外观。特征的边缘尖锐且有噪声。图像中出现孤立的小像素组。
2 在预览选项仍启用的情况下，将 核大小 值设置为 7。物体平滑得多；然而，它们失去了原有的形状和细节。

3 禁用预览选项。
4 将 核大小 值设置为 5，然后单击 下一步。显示报告面板。
5 单击完成。两个新图层被添加到 图层管理器 并显示在 图像窗口 中：
• acd_ann_info.anz：注释图层，显示视线（距离）方向和航向（方位角）方向，以及基本元数据。您必须缩小视图才能看到注释图层，它显示在分类图像的右上方。
• change_detection_map_fil.dat：平滑/滤波后的分类图像

本快速指南到此结束。

总之，振幅变化检测 (ACD) 图像可以提供对区域内的活动模式和货物移动的洞察。本练习演示了如何创建一个变化检测图像，以揭示八天时间内船舶的移动情况。但是，该图像无法明确识别船舶或跟踪其确切位置。为此需要与自动识别系统 (AIS) 协调。AIS 是一种广播系统，就像船舶上的应答器。监视和跟踪广播 AIS 信号的船舶可以验证哪些船舶合法运营。
